川崎火神400(NV400)的点火器改装

[复制链接]
2187 29

马上注册,享受最优阅读体验,结识国内顶尖技术高手!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
描述:上个月20号,一个车行朋友,送来一辆火神400,让给配个点火器。起因说是车子没电了,接上充电器(那种12/24V可以转换的那种)在车上充电,充满后把电瓶卸下了,而充电器没有拿下,一会的功夫,点火器冒烟了。可能是点火器烧了。再也没火了。自己在家里用平口起子把点火器撬开(是那种石子与树脂混合灌封的那种点火器),结果把电路板上面的原件也翘掉了几个。电容器也搞坏了一些。在网上购买价格也贵,而且不保退货。更急人的是车子已经出售,要发往云南。
急!急!急!     就把车子拉过来了。就把车子拉过来了。

由于过来时没有拍到原始照片,这里忽略一下。朋友们可以想象一下,有点可笑。

哥哥用刚刚买来的脱胶剂对付它。用脱胶剂把灌封胶石子去除掉。(这里说明一下,是日本的东西,效果没得说。我想抵制日货,但国货不给力!!)

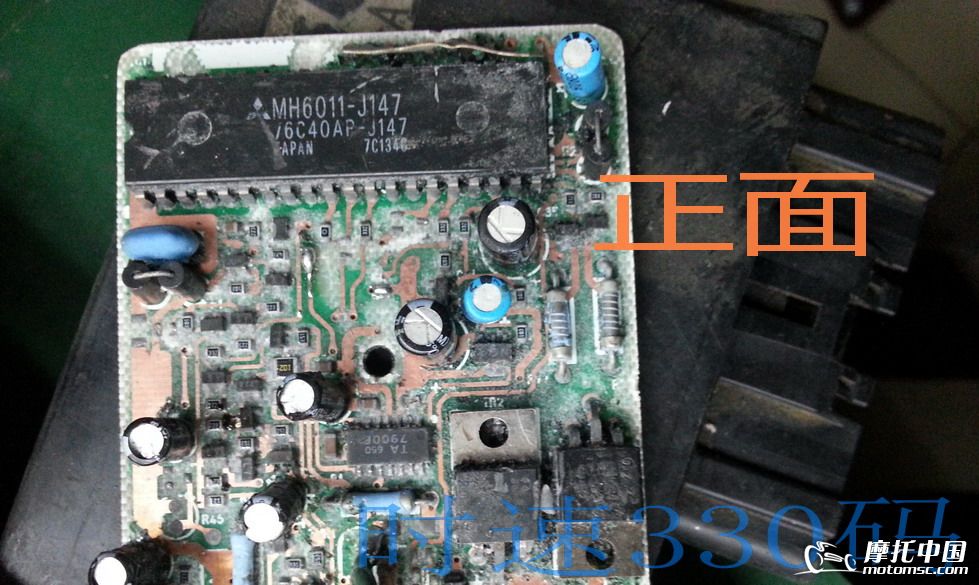

下图就是这个NV400点火器的正面图,


举报 使用道具

回复

29 个评论

 楼主| 时速300码  中级会员  发表于 2016-1-28 21:20:56  | 显示全部楼层
本帖最后由 时速300码 于 2016-1-28 21:28 编辑

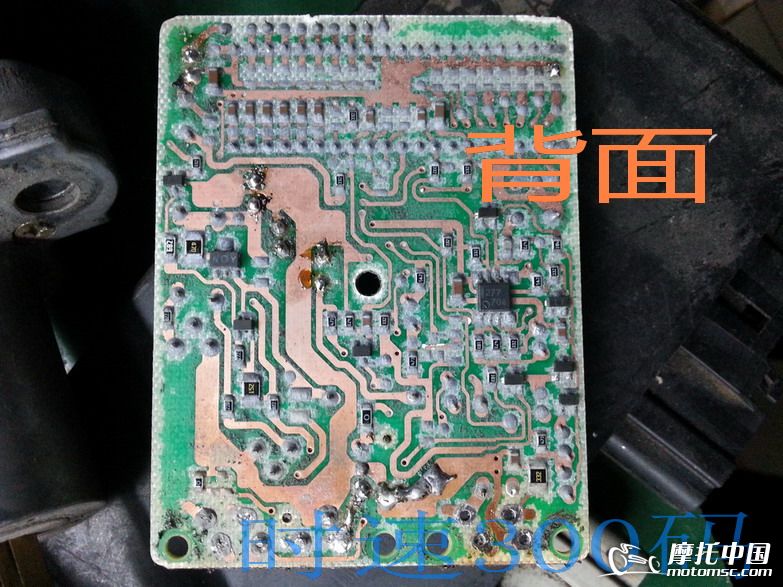

反面如下图,

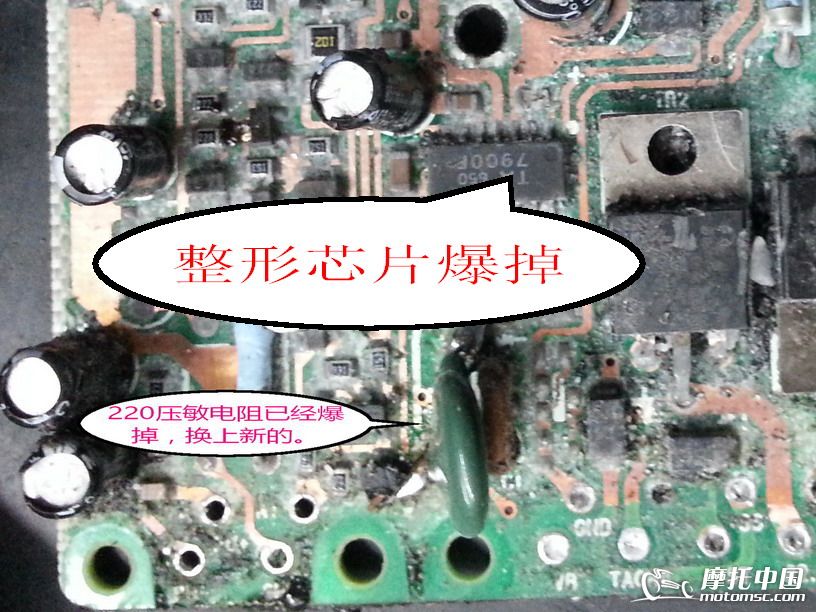

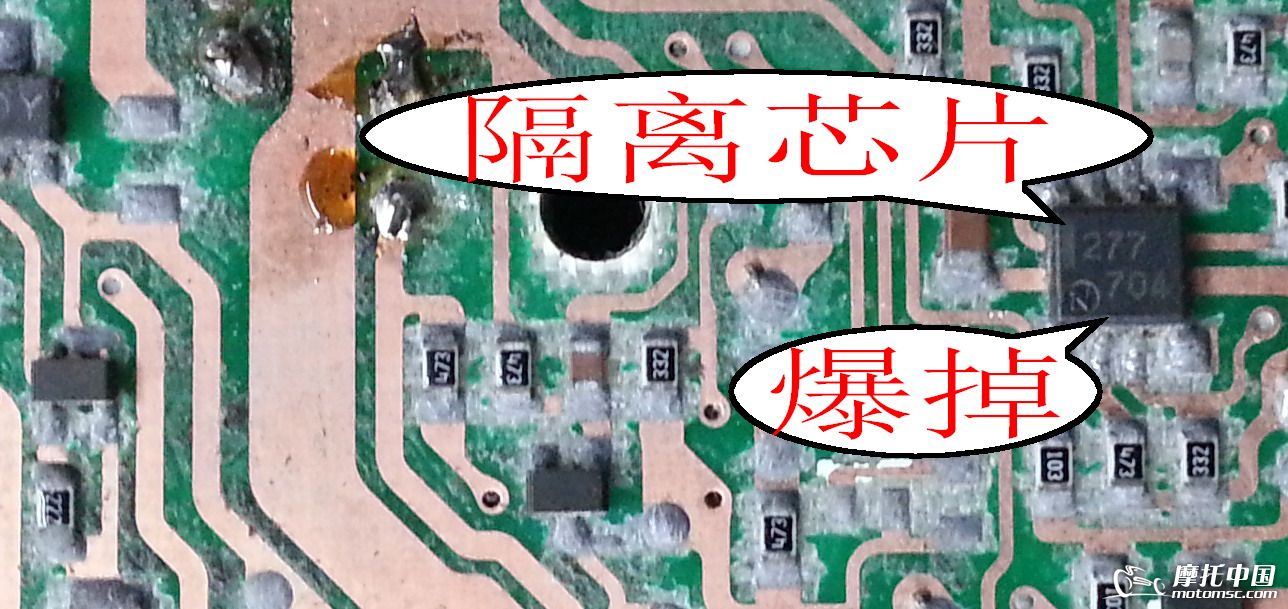

经过反复检测,发现电源部分,整形,隔离芯片都已经坏了。




f
维修时间至少需要3-5天吧!!车主催的很急。时间那么近,手头上旧的点火器也没有可以拆的配件。
于是打算自制一个。

接上示波器,查一下触发器信号,发现是单触发信号,双凸台。夹角是54°。凸台弧度45°。




举报 使用道具

回复 支持 反对
 楼主| 时速300码  中级会员  发表于 2016-1-28 21:21:01  | 显示全部楼层
本帖最后由 时速300码 于 2016-1-28 21:33 编辑

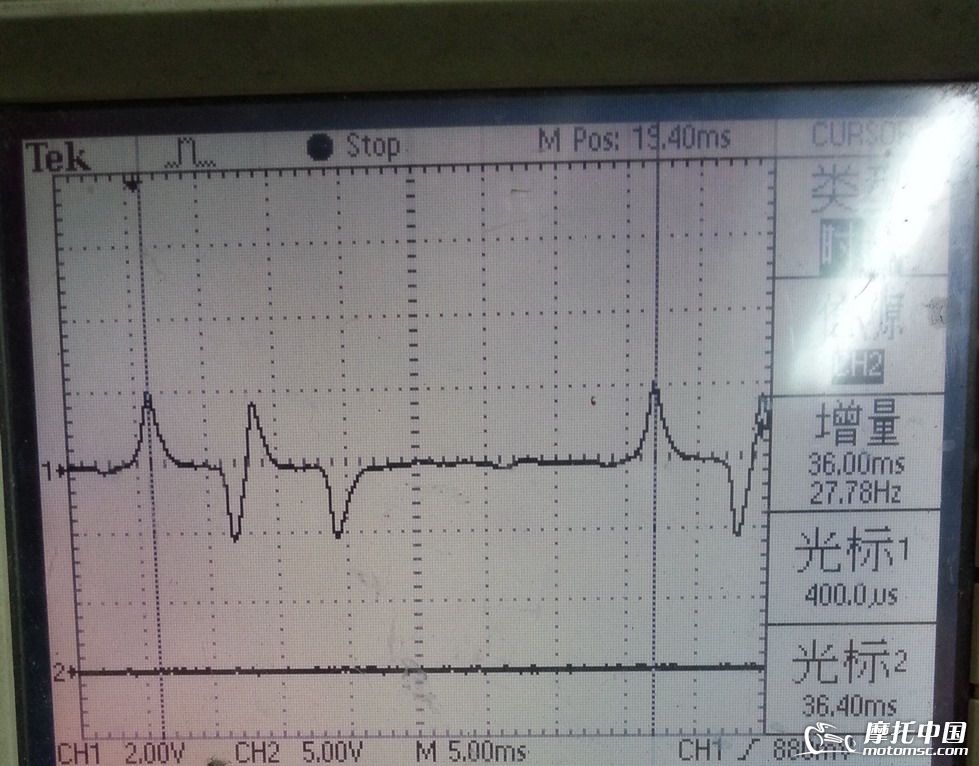

示波器采集数据。

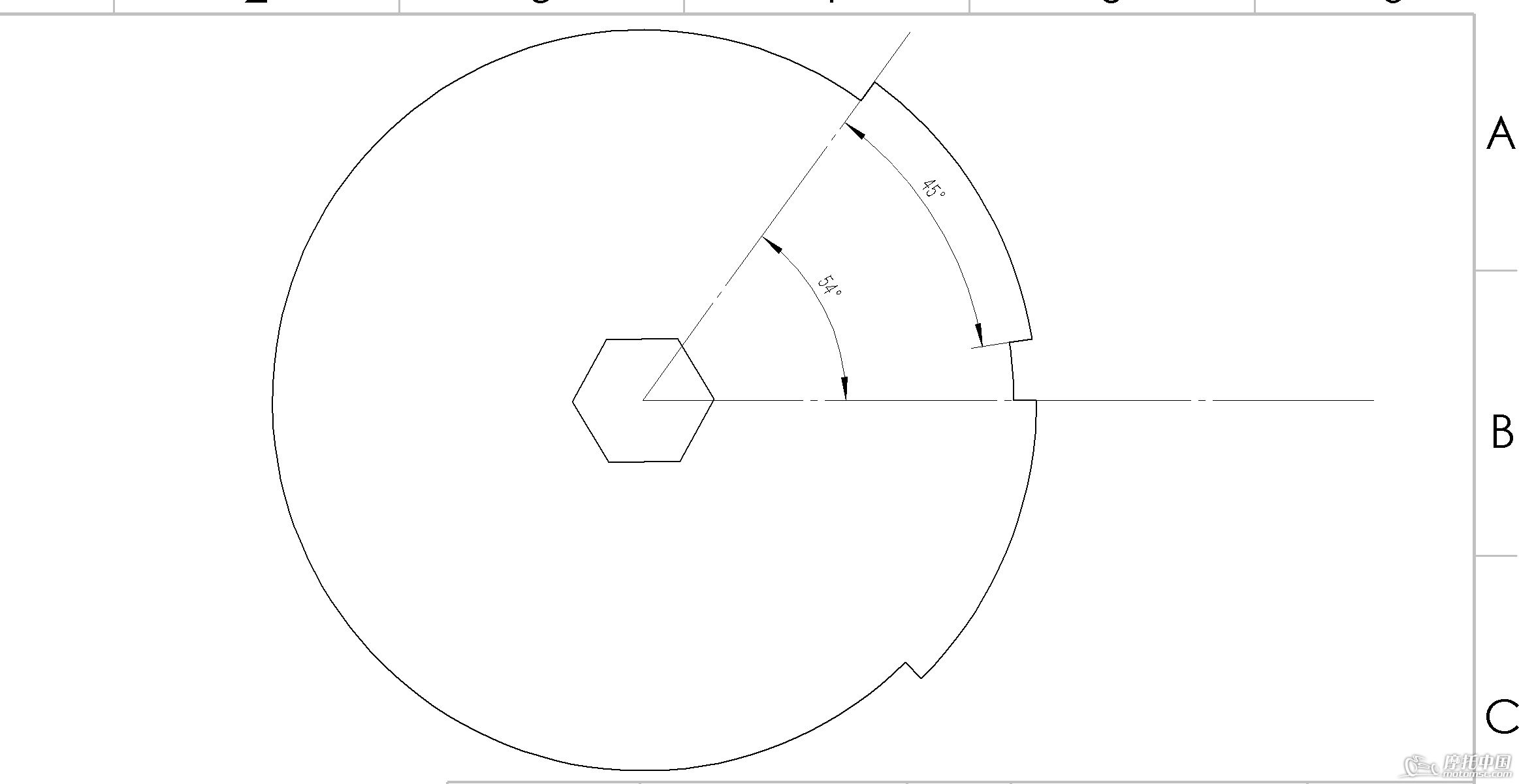

平面图,

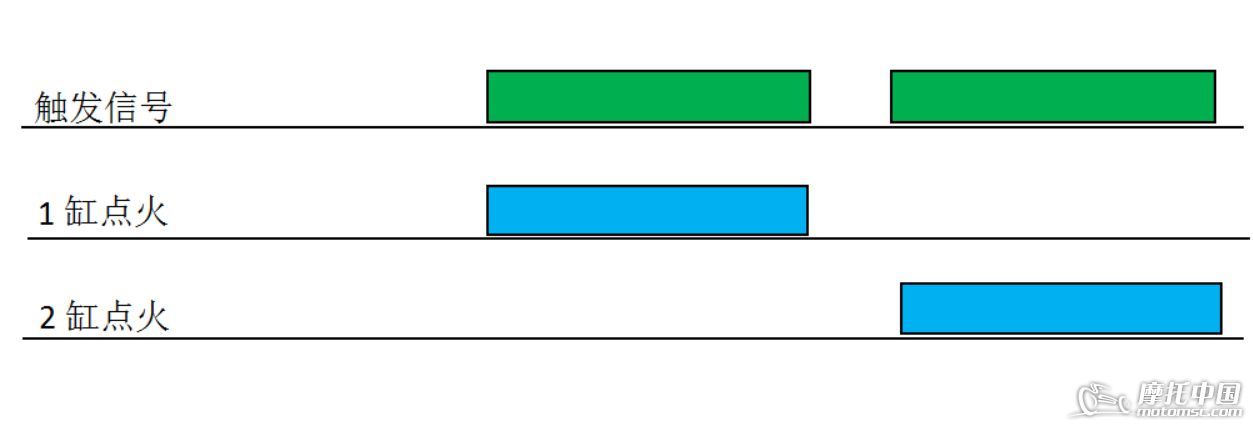

时序图

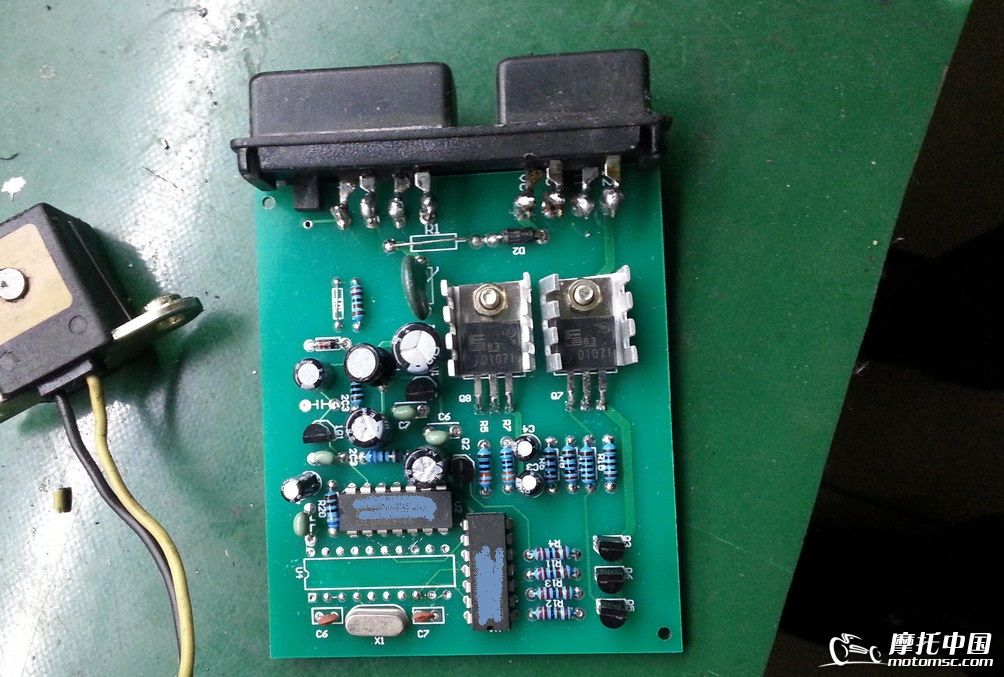

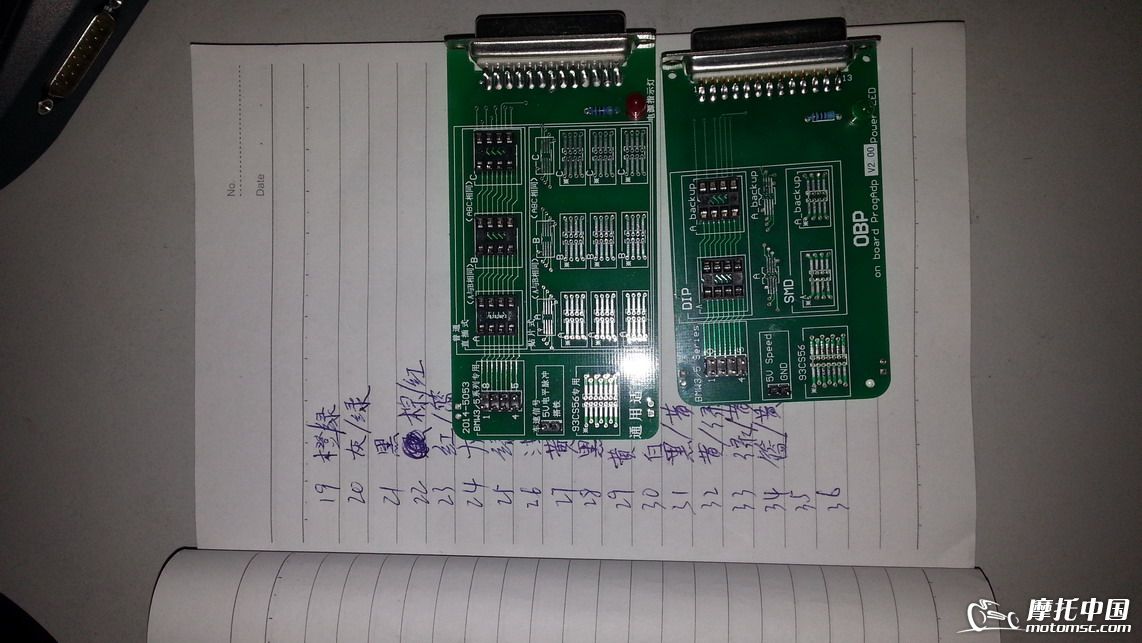

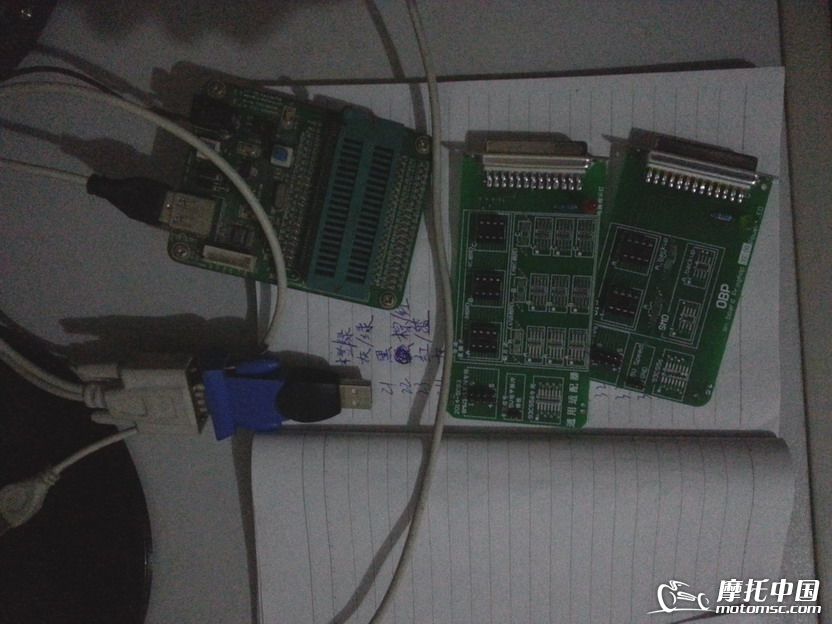

找一个我做的川崎ZZR400的点火器板,把程序修改一下。






举报 使用道具

回复 支持 反对
 楼主| 时速300码  中级会员  发表于 2016-1-28 21:59:09  | 显示全部楼层


举报 使用道具

回复 支持 反对
 楼主| 时速300码  中级会员  发表于 2016-1-28 22:04:55  | 显示全部楼层
由于车主急着发车,也没有仔细调教点火角度,保护功能,匆匆忙忙的试车。封装好点火器,就骑走了。这个视频也是车主在发货时拍的。本来也是想优化一下,抓个白鼠实验一下,哎,也没机会了。

举报 使用道具

回复 支持 反对
爱摩托  中级会员  发表于 2016-1-28 22:08:45  | 显示全部楼层
好帖子,顶一下

举报 使用道具

回复 支持 反对
刀客  中级会员  发表于 2016-1-28 22:09:29  | 显示全部楼层
高手。

举报 使用道具

回复 支持 反对
 楼主| 时速300码  中级会员  发表于 2016-1-28 23:36:18  | 显示全部楼层
由以上例子可以看出,此点火器的成功(80%)。有赖于示波器,由示波器采集出凸台信号,分析出两个缸的夹角,计算出凸台长度(纠正一下,其实是角度)。后来查资料,才知。计算有误。差了2°。但不影响车子的动力,启动,就是没有一些保护功能了,遗憾。

举报 使用道具

回复 支持 反对
石角  中级会员  发表于 2016-1-29 00:49:02  | 显示全部楼层
哇  脱胶剂  昨天用它脱了个氙气灯安定器高压组件的黑硬胶  超慢...  最后PCB板上的阻焊膜都掉完了......手指摸过 晚上手指都有点肿胀麻木了  危险品!

用热风枪加热后挖比它快的多多多了  只用它对付最底层那堆元件了

举报 使用道具

回复 支持 反对
落秋  高级会员  发表于 2016-1-29 11:16:13  | 显示全部楼层
楼主好身手,顶一个。
