小小继电器的妙用。

[复制链接]
3447 21

马上注册,享受最优阅读体验,结识国内顶尖技术高手!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x

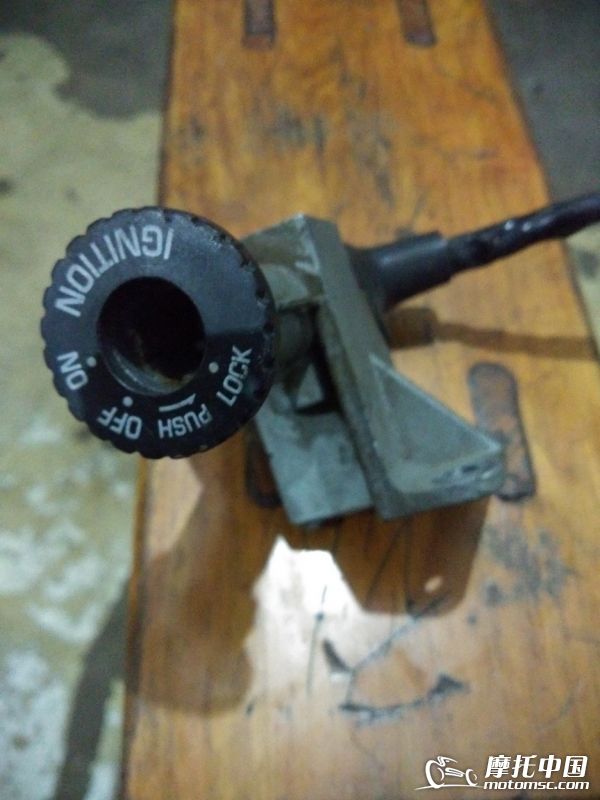

      一辆杂牌踏板车,锁芯断裂,无法使用,在当地又无法找到配件。

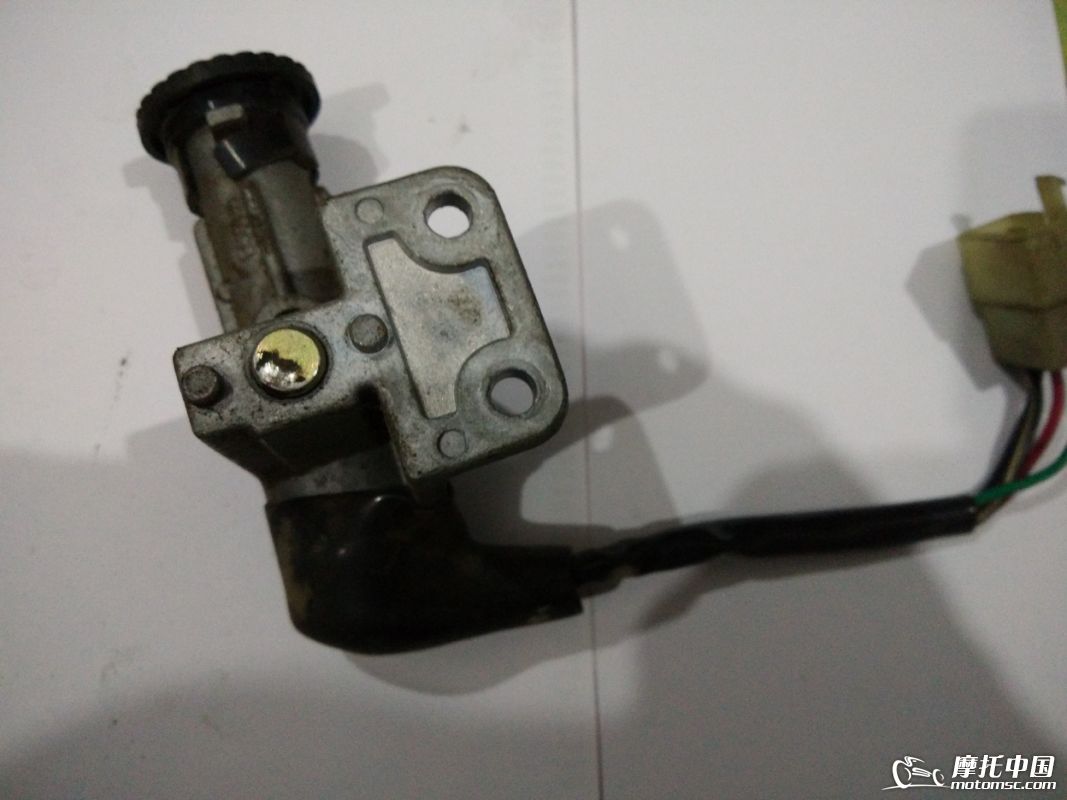

  长的有点个性。

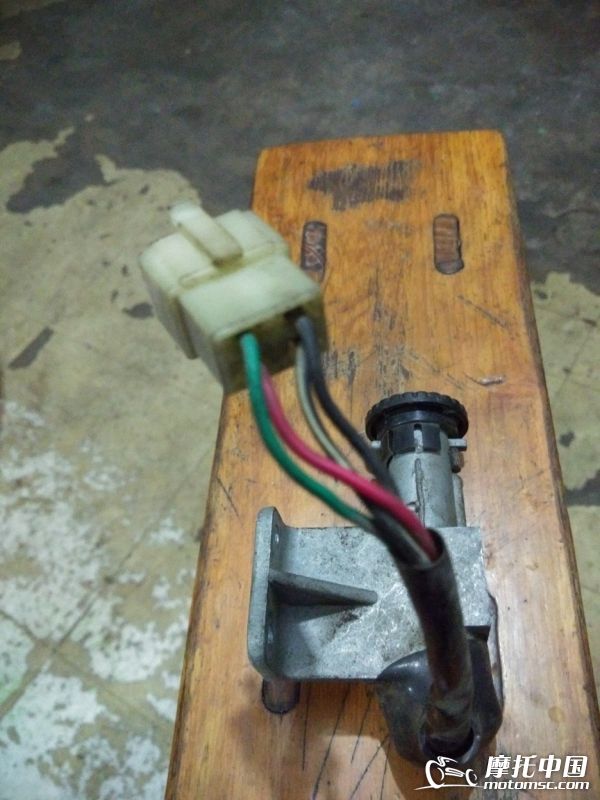

   四线制,普通CDI点火。


   车主急于骑车,让我们想办法修复,随着电动车的普及,电动车上有一种易安的“大头锁”的锁孔与该车匹配,稍加改动就可以卡上,但这里有个弊端,电动车的车锁大都为两线制或三线制,只能控制开关和大灯,无法熄火,只有再改装直流点火器,用电锁开关控制通断。但是车主觉得新车才跑几千公里原车点火器换的有点可惜,不利于节约,还的增加成本,让我们想个两全齐美的办法,在询问张哥后办法出台。

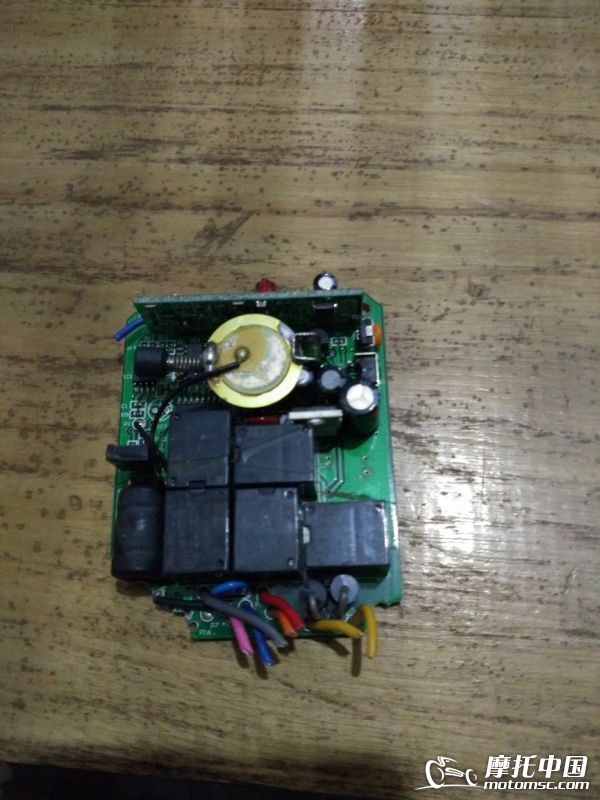

在旧防盗器上拆下一个继电器。

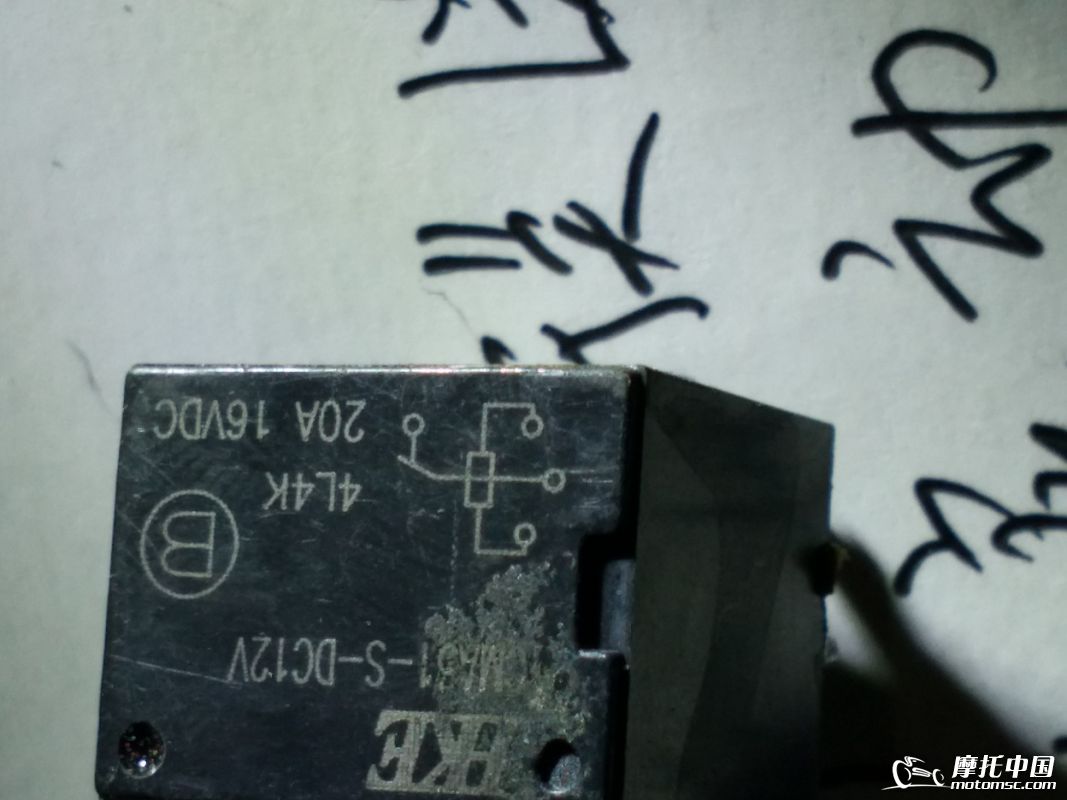

注意需要选取一个常闭继电器。

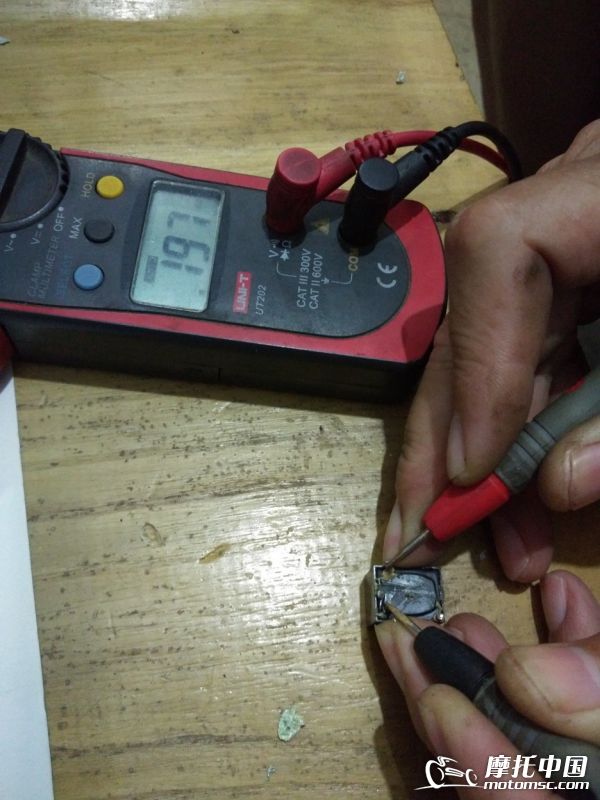

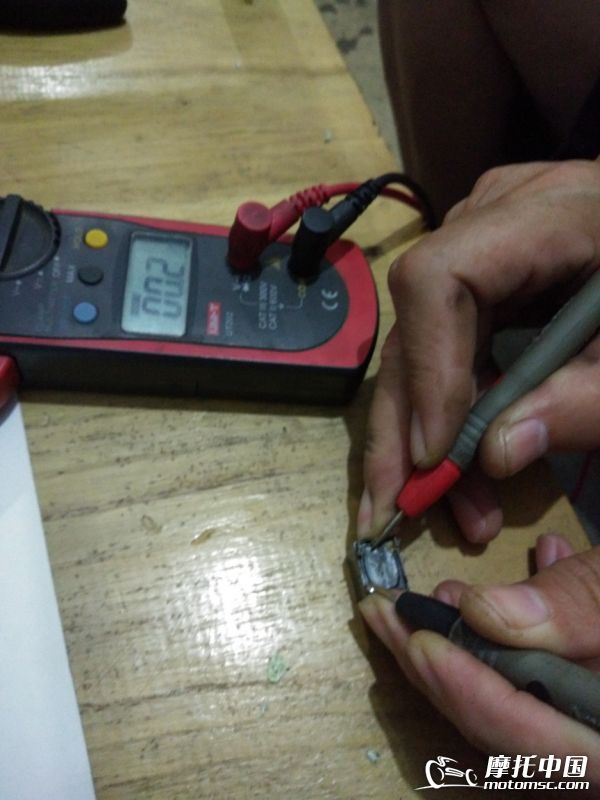

分清各个触点的功能。

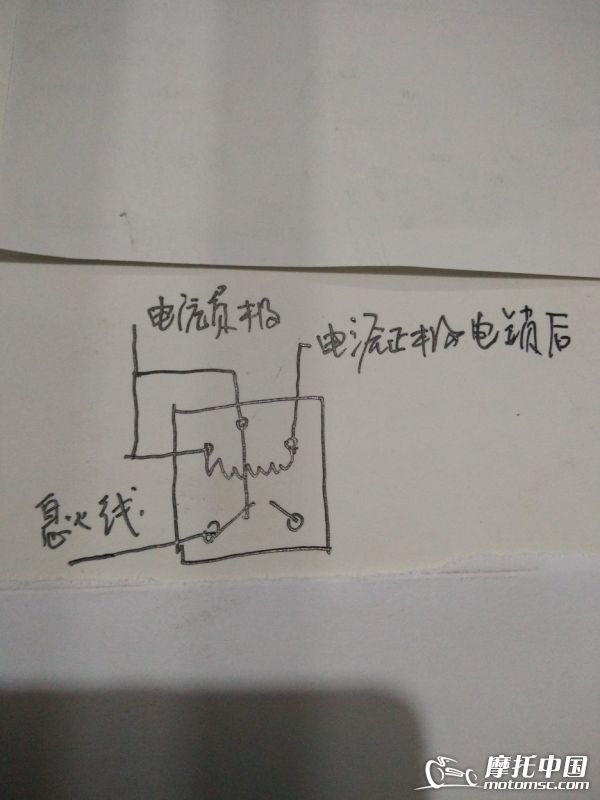

然后再画一张作战图。

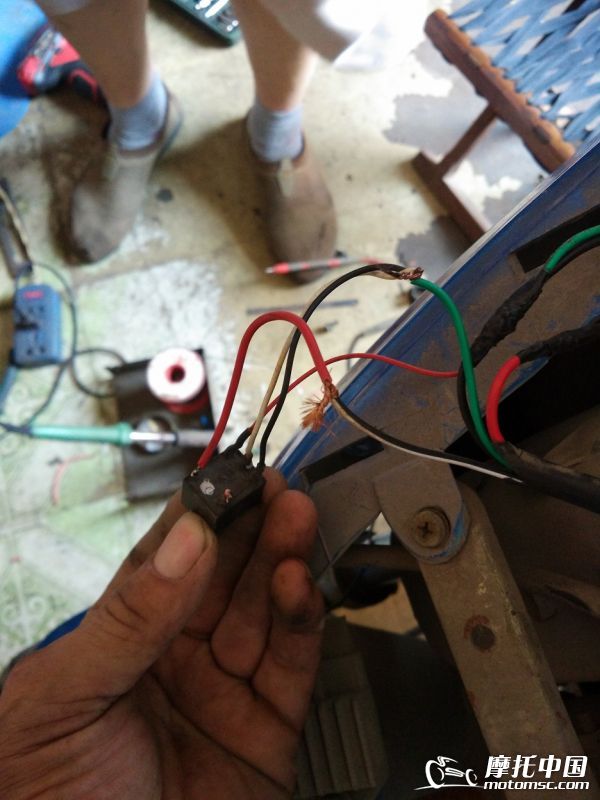

把继电器上的触点焊上加长线。

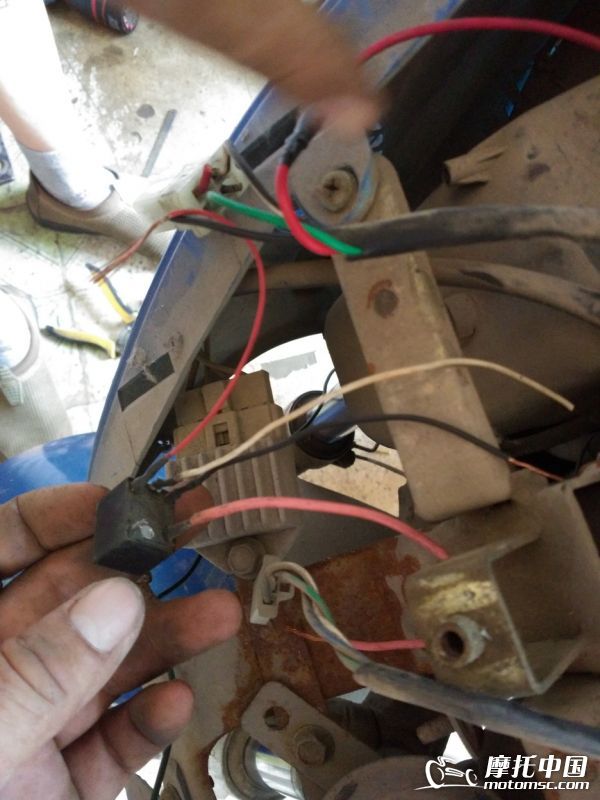

根据原理图接好,成功。


  有不对的地方还请各位朋友指正,若有更好的办法请奉献出来与大家分享。









举报 使用道具

回复

21 个评论

xydl71527  初级会员  发表于 2016-7-26 05:26:46  | 显示全部楼层
楼主的方法值得借鉴,偷师了

举报 使用道具

回复 支持 反对
普通人  高级会员  发表于 2016-7-26 07:11:57  指尖摩托手机  | 显示全部楼层
不错学习了

举报 使用道具

回复 支持 反对
2911  中级会员  发表于 2016-7-26 08:22:40  | 显示全部楼层
厉害呢

举报 使用道具

回复
xiaozhangjun  支援平台VIP  发表于 2016-7-26 21:58:18  指尖摩托手机  | 显示全部楼层
路过学习

举报 使用道具

回复
13930029575  中级会员  发表于 2016-7-26 23:02:35  | 显示全部楼层
办法不错直的学习。

举报 使用道具

回复 支持 反对
微信  初级会员  发表于 2016-7-27 09:37:27  指尖摩托手机  | 显示全部楼层
很好啊,不错的主意
来自: 微社区

举报 使用道具

回复 支持 反对
摩托医生  勋章会员  发表于 2016-7-27 13:14:00  指尖摩托手机  | 显示全部楼层
为楼主顶一个,借楼主常用的一句话办法总比困难多。
来自: 微社区

举报 使用道具

回复 支持 反对
摩头  中级会员  发表于 2016-7-29 08:54:10  | 显示全部楼层
好办法!

这电门锁的型号是小光阳的,我这里有

举报 使用道具

回复 支持 反对
msc会员  中级会员  发表于 2016-7-30 10:52:56  | 显示全部楼层
选好继电器很重要
