美国德尔福MT05电喷系统在国内车型的简要介绍

  [复制链接]
9843 50

马上注册,享受最优阅读体验,结识国内顶尖技术高手!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
德尔福MTO5电喷系统近几年在国内车型运用比较多的一款电喷系统。向钱江、力帆、宗申、大地鹰王系列以及刚上市的永源战豹250、350系列,都是使用了德尔福的MTO5系列。

举报 使用道具

回复

50 个评论

 楼主| 胥志国  版主  发表于 2015-10-8 19:25:26  | 显示全部楼层
本帖最后由 胥志国 于 2015-10-9 19:32 编辑

今天我们以大地鹰王西部风情250-2为例子做简要介绍,有不对之处,请同行加以更正。

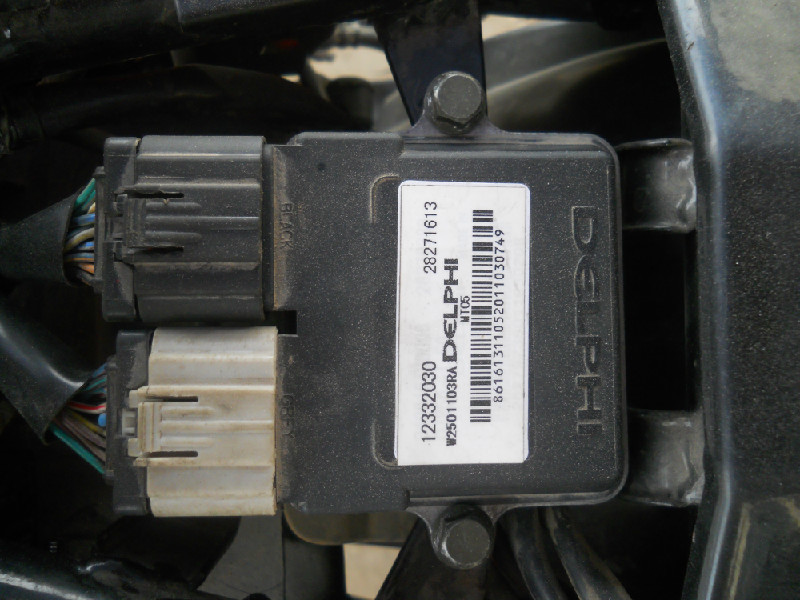

ECU 有两个防水插头,36根线。但实际起到作用的不到36根。

ECU 有两个防水插头,36根线。但实际起到作用的不到36根。

举报 使用道具

回复 支持 1 反对 0
落秋  高级会员  发表于 2015-10-9 08:58:11  | 显示全部楼层
坐等楼主上图!

举报 使用道具

回复 支持 反对
 楼主| 胥志国  版主  发表于 2015-10-9 19:38:06  | 显示全部楼层

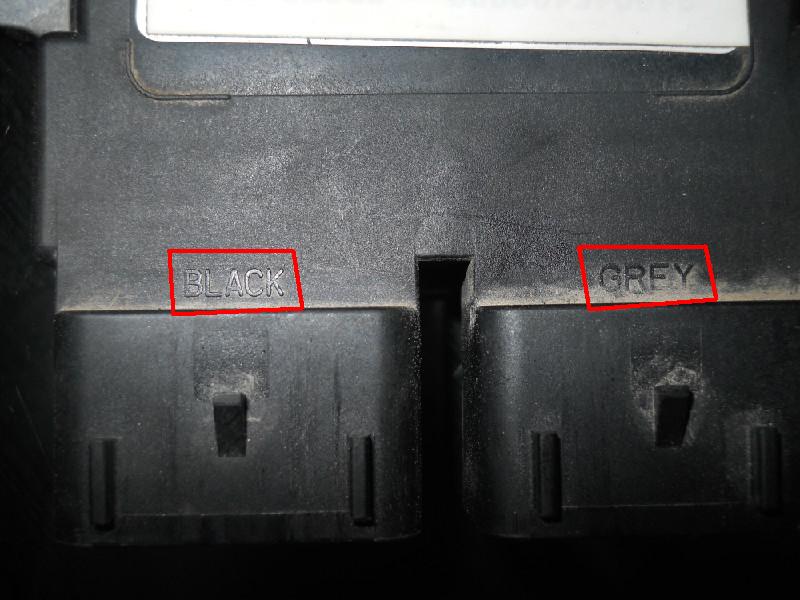

由于两个插头的线数目相等,故ECU上标明了黑白之分,左边是黑色,右边是灰色。
DSCN8428.jpg DSCN8443.jpg

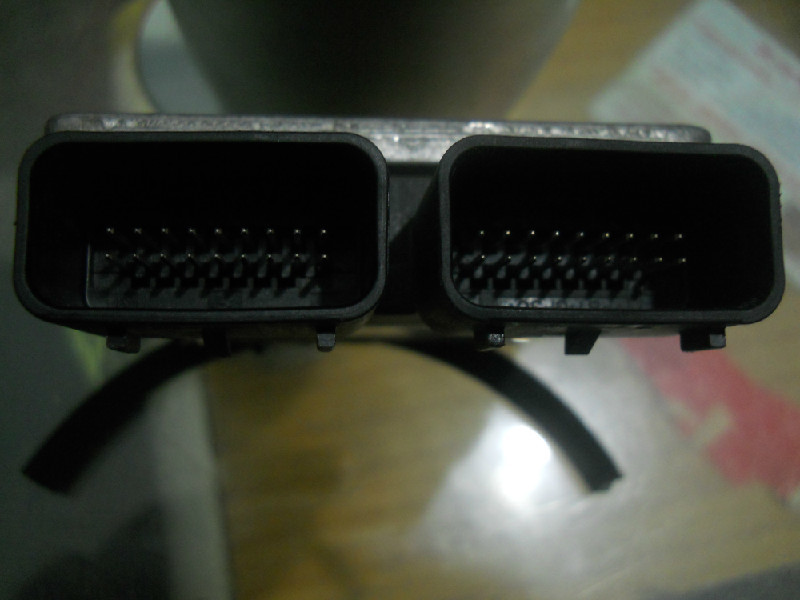

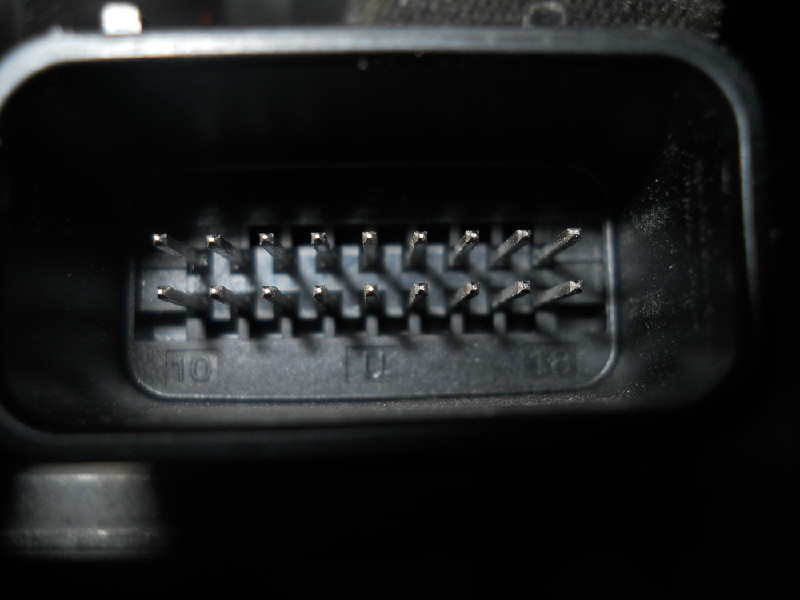

接口的放大,如图所示,左右各18支针脚。
DSCN8406.jpg DSCN8404.jpg

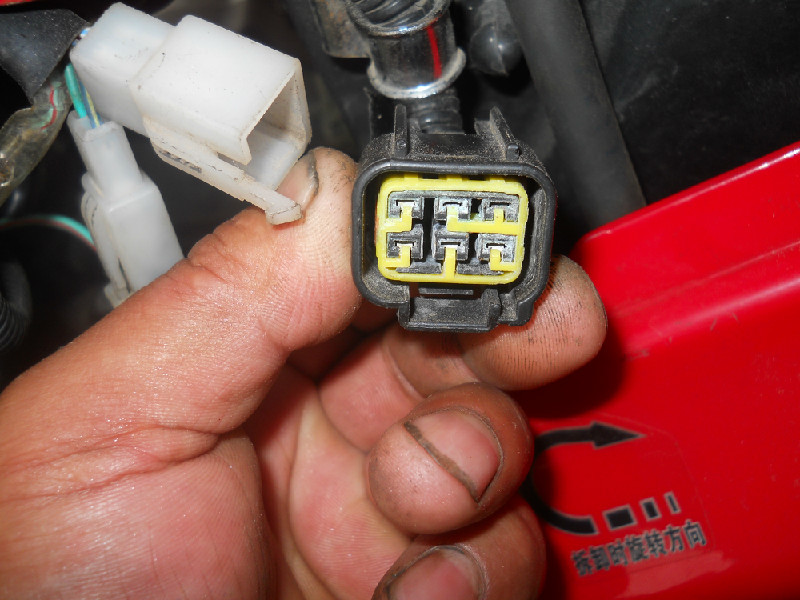

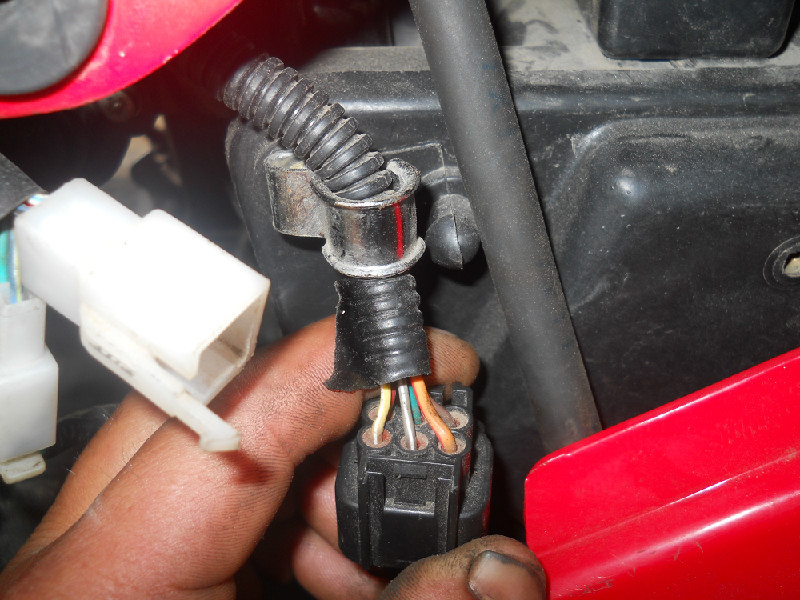

ECU诊断插口,由6根线组成。图中橙红色为12V正极电源;绿色为负极电源;黄白色是最主要的,即所说诊断仪上的信号线。橙红色和绿色在工作中是正负极。
DSCN8480.jpg DSCN8476(1).jpg

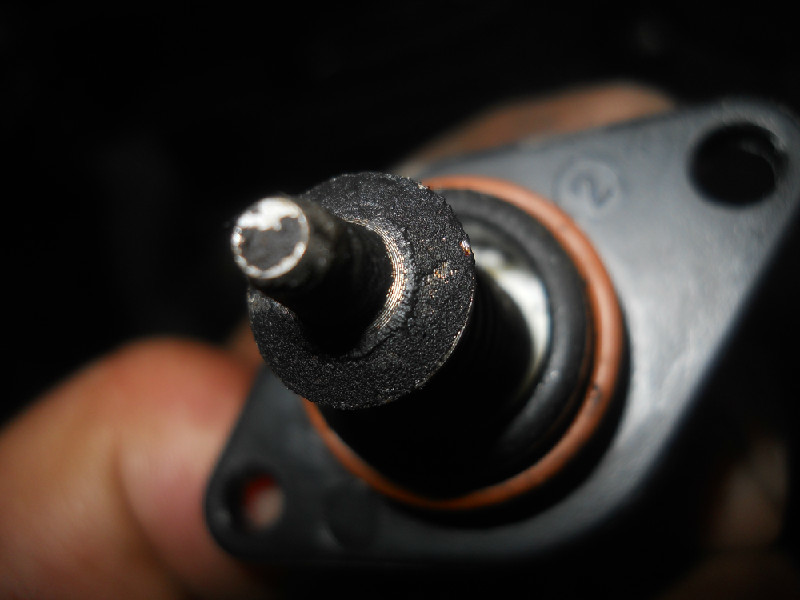

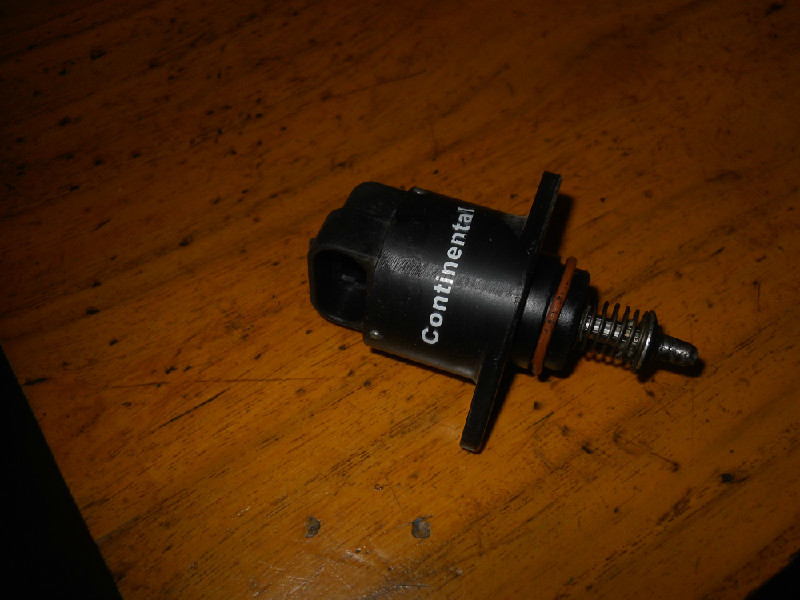

如图所示为怠速步进电机,它含有4根线。绿蓝色,灰红色,绿棕色,蓝红色。

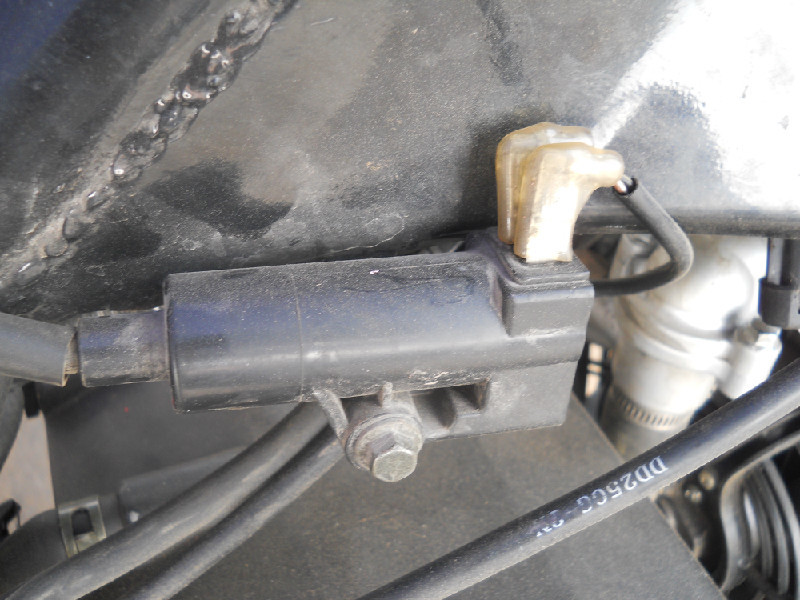

上图是点火线圈,两个缸,两个点火线圈。左边是1缸点火线圈(绿黄和黑橙),右边是二缸点火线圈(棕白和黑橙),黑橙是电源线,绿黄和棕白是信号线。





举报 使用道具

回复 支持 反对
 楼主| 胥志国  版主  发表于 2015-10-9 20:05:59  | 显示全部楼层
DSCN8484.jpg DSCN8482.jpg

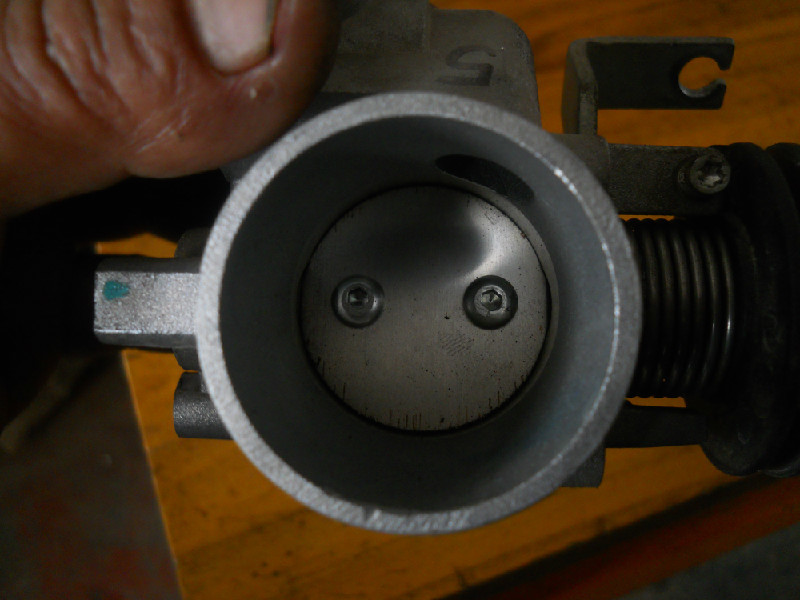

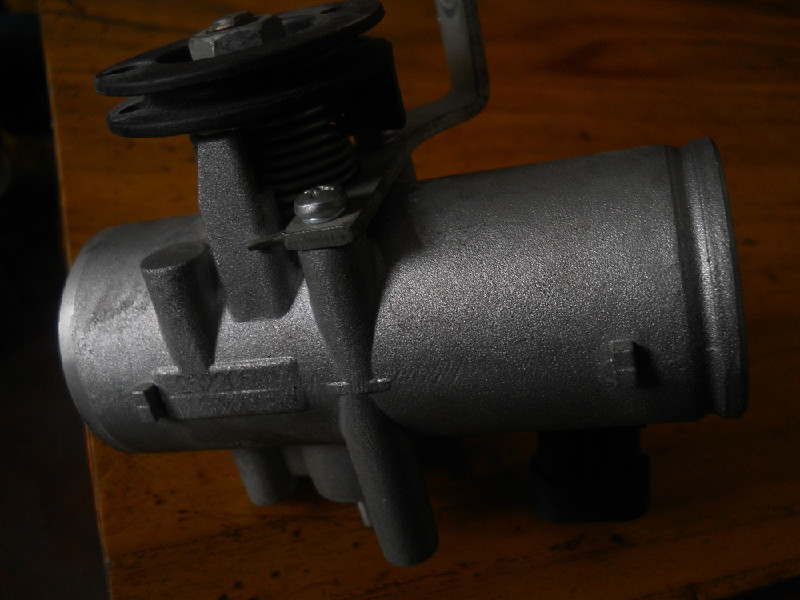

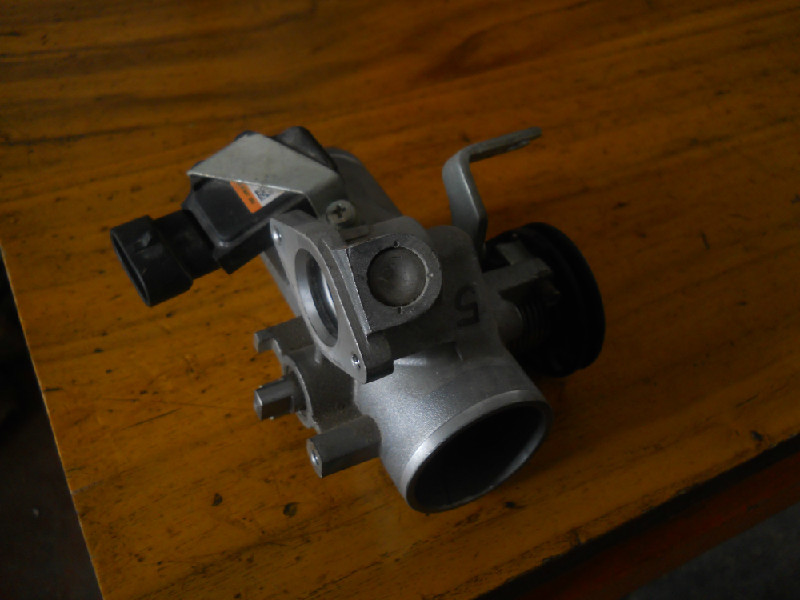

如图为节气门体及其翻板图。
进气压力温度传感器

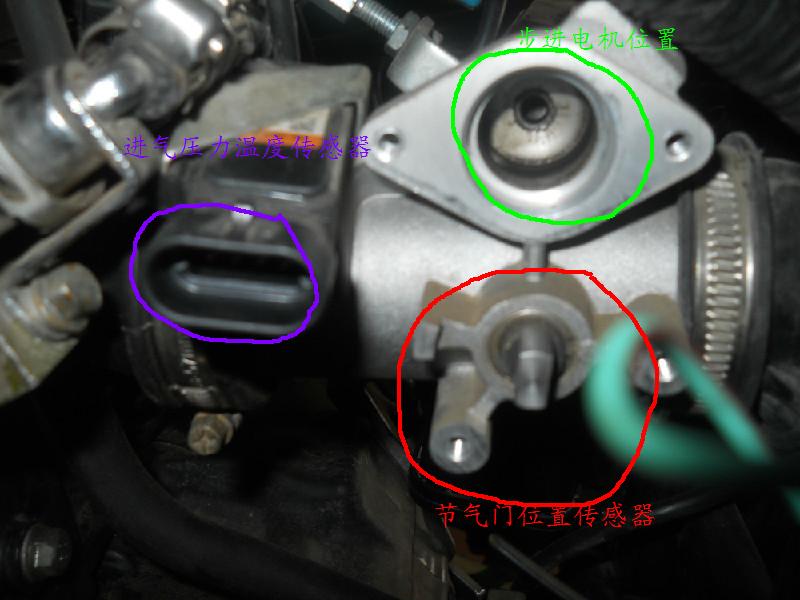

如图所示各种传感器的安装位置。节气门位置传感器含有3根线,棕黑,绿黑,灰紫。“复合信号由它提,翻板关闭式怠速,信号电压零点几,翻板开大负荷大,信号电压四点八。”

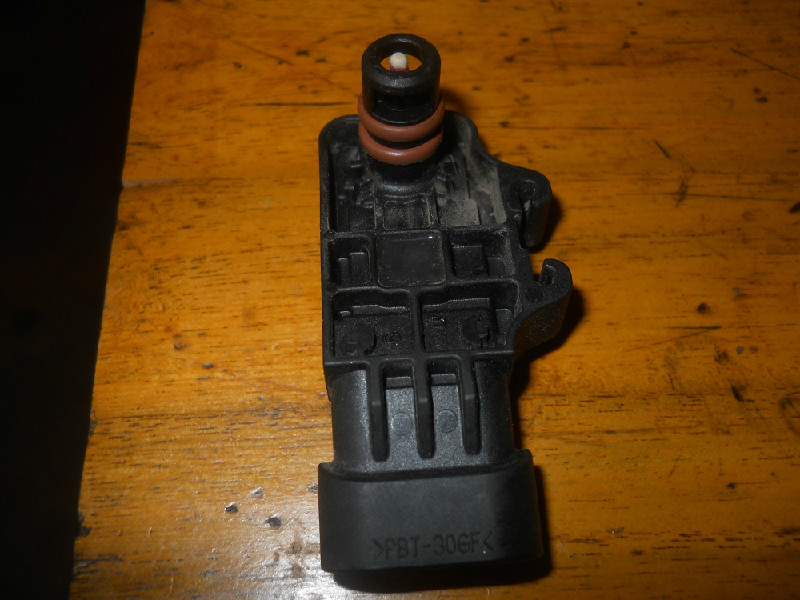

进气压力温度传感器含有四根线:绿黑,橙灰,灰紫,紫黄。用来间接测量进气量。“油门松开真空高,油门拧下真空低,真空低时多喷油,中小负荷按比例。”

TB2Pr0LXXXXXXaTaXXXXXXXXXXX_!!270292713.jpg TB2G882XXXXXXbtapXXXXXXXXXX_!!270292713.jpg

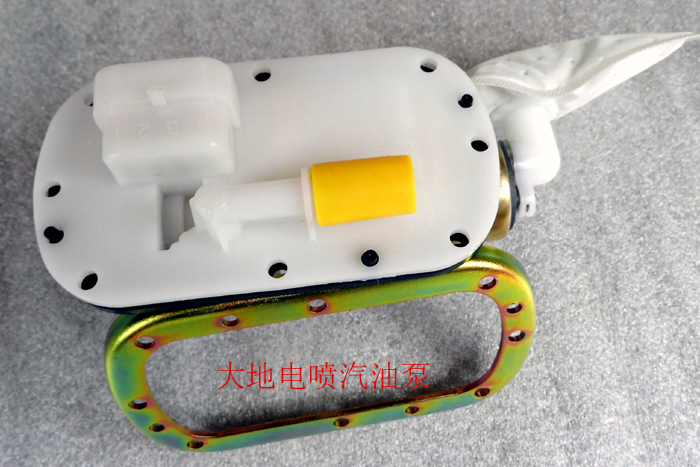

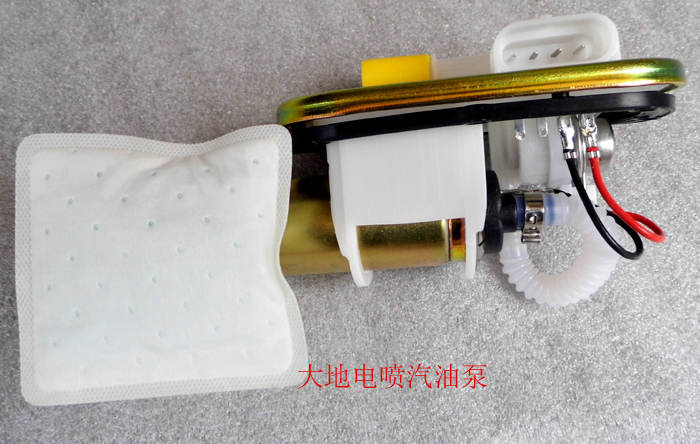

大地鹰王的通用汽油泵,实际上有2根线,一根黑蓝一根黑橙。
DSCN8499.jpg DSCN8414.jpg

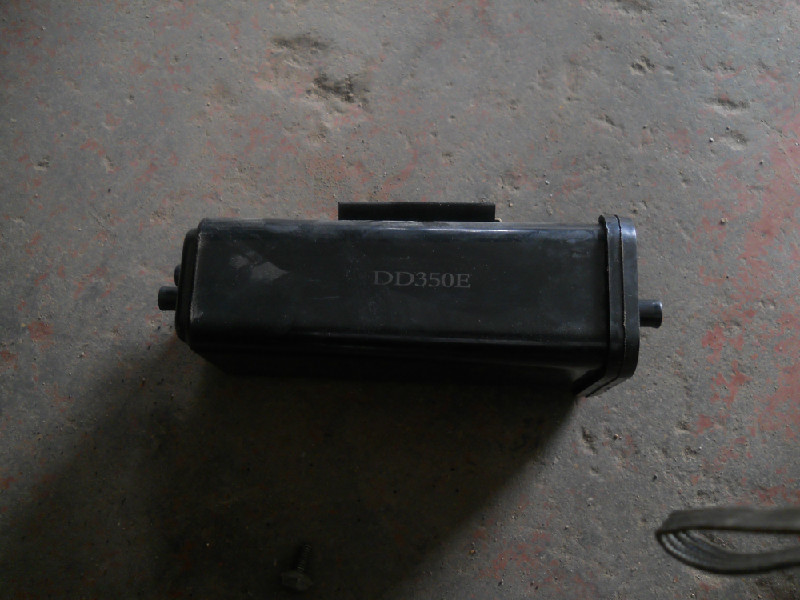

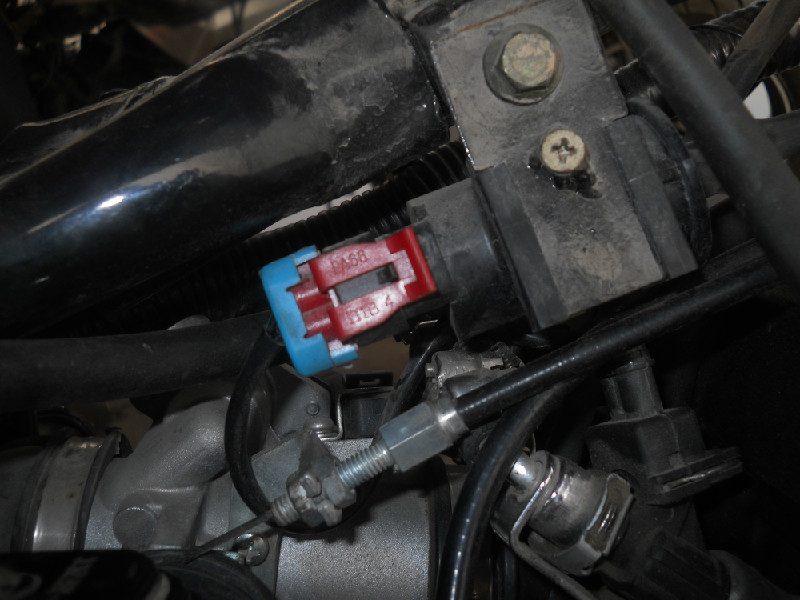

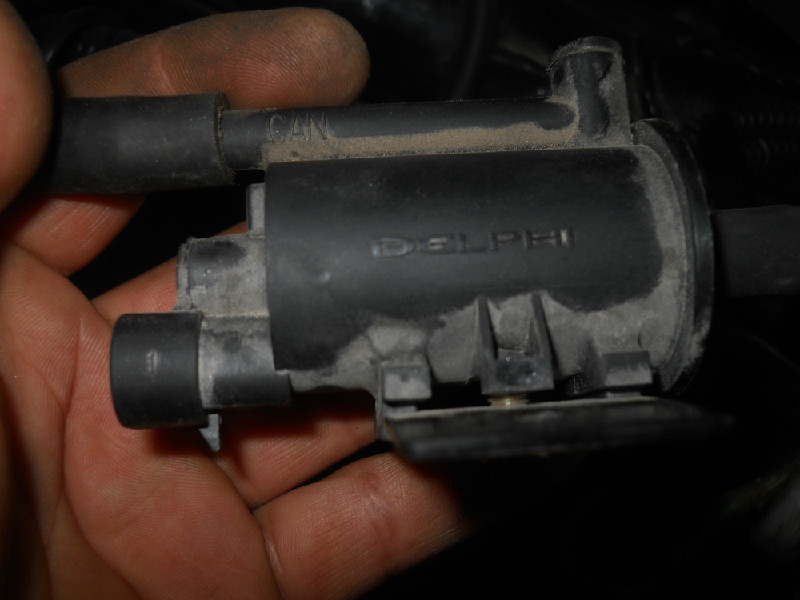

碳罐和碳罐检测阀。






举报 使用道具

回复 支持 反对
 楼主| 胥志国  版主  发表于 2015-10-9 20:30:42  | 显示全部楼层
本帖最后由 胥志国 于 2015-10-9 20:34 编辑

DSCN8466(1).jpg DSCN8409.jpg DSCN8410.jpg

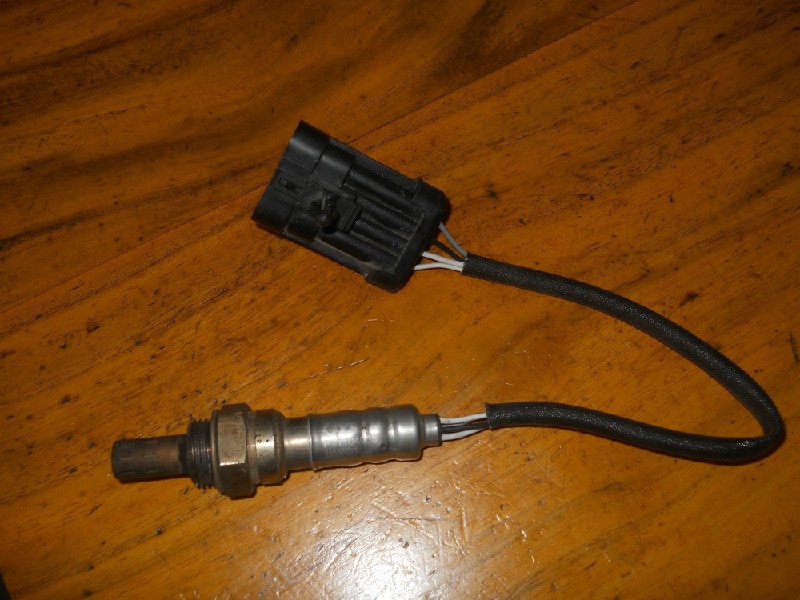

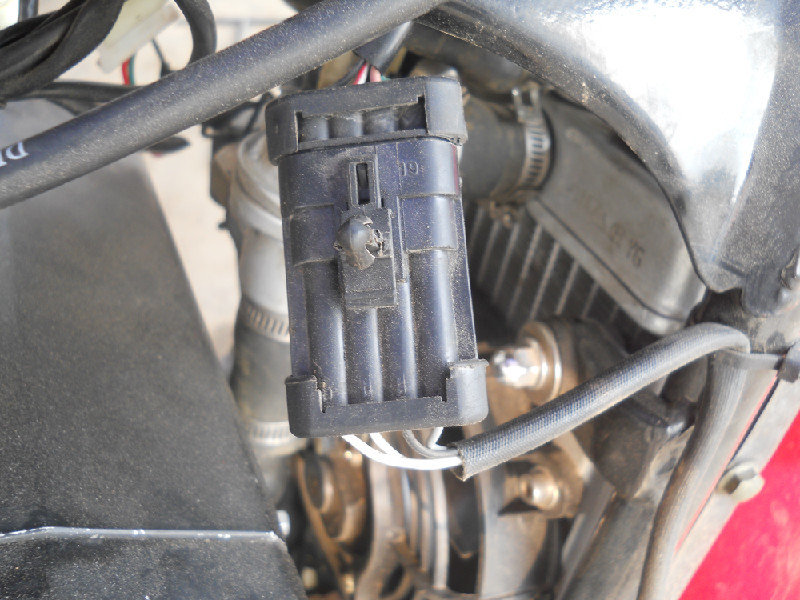

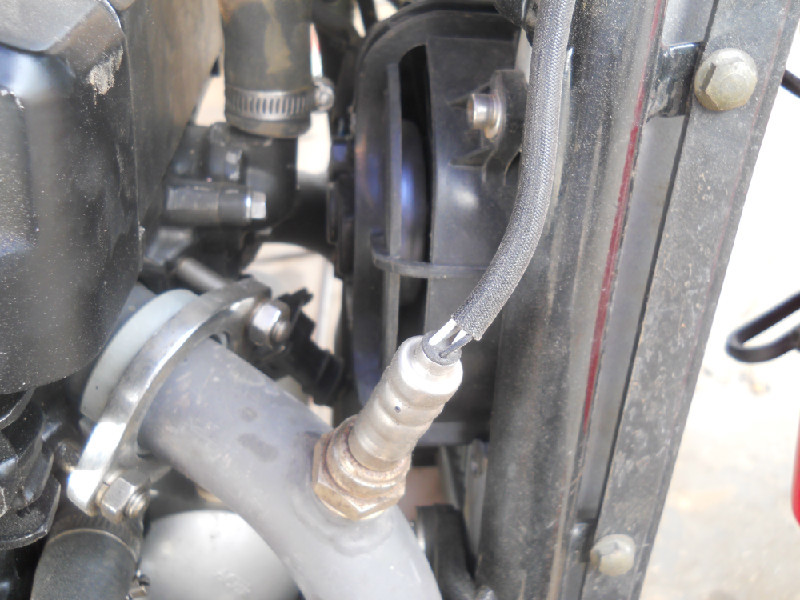

氧传感器及其安装位置,也分左缸和右缸。它有四根线,属于加热型氧传感器,主要是测量排气管内氧浓度来控制空燃比。 DSCN8463.jpg DSCN8517.jpg

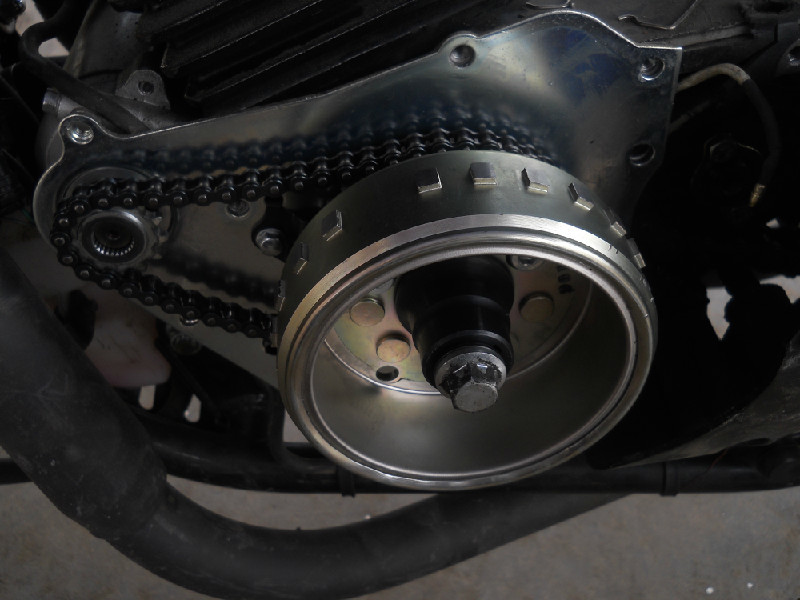

信号:磁电机上有22个信号组成,右图红灯为仪表盘上的故障指示灯。

举报 使用道具

回复 支持 反对
海风  版主  发表于 2015-10-9 21:11:46  | 显示全部楼层
学习!

举报 使用道具

回复
落秋  高级会员  发表于 2015-11-4 16:10:58  | 显示全部楼层

磁电机上面22个凸台,就是24-2,每凸台角度15度。看楼主的图片,凸台角度估计为5度,间隔为10度。

举报 使用道具

回复 支持 反对
 楼主| 胥志国  版主  发表于 2015-11-6 17:54:36  | 显示全部楼层
谢谢补充!

举报 使用道具

回复
济南车神  初级会员  发表于 2015-11-18 20:32:54  | 显示全部楼层
步进电机是怠速空气补偿阀吗????
怎么汽油泵没有拆开,看看是转子的还是柱塞的,
喷油器呢
