    一般电动车控制器的电路

    [复制链接]
    发表于 2015-11-19 20:06:15 | 显示全部楼层 |阅读模式

        当下,越来越多的人想读懂电动车控制器的接线图,这不仅仅是因为电动车的普及,更是因为越来越多的人渴望自己动手,能解决自己车的所有问题。人们已经从简单的认识层面上升到渴望深度了解的层面了,这是电动车普及的必然结果。为了满足大家的所需,小编特意为大家整理出了常见的电动车控制器线路图,并且教会大家一些简单的阅读方法。

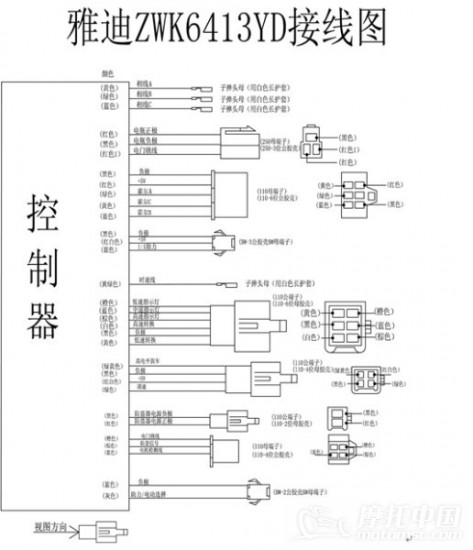

      以雅迪电动车控制器接线图为例:


      第一眼:会看电源正负极,区别得出电门锁线。

      首先将万用表打到直流档上,再把万用表的负极黑线接在电池的负极上,然后用万用表的正极红线一个一个量,有电压的是正极稍微比电源电压高点、无电压的是负极。

      第二眼:学会电源线和电门锁线的简单操作。

      需要知道的是控制器电源线粗红色的是正极,粗黑色的是负极。接好后打开钥匙,再量量电源电压和电门锁线的电压是不是正常。

      第三眼:学会对接白色学习线。

      学习接转把线,一般按颜色接就可能了,若还不可以有可能转把坏掉了,那么拔掉转把线,直接连接控制器转把线的红线和绿线。

      第四眼:掌握电机上各种线的意思。

      掌握规则,顺着电机找到电机3根相位线5根霍尔线,拆下转把找到3根转把线,拆掉刹把可以找到2根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。

      第五眼:测试霍尔好坏的方法。

      整车上带电检测,先把各线路及接插件都接好,把万用表拔到直流电压20V档位,先确认控制器有5V电源输出,再用黑表笔接在霍尔的地线,红表笔分别接三根信号线,在量的同时,用手轻轻转动电机,霍尔正常时,万用表会0V--5V的脉冲电压的数据显示,如果测某只霍尔时没有脉冲电压,则这只霍尔就坏了。指针在0V--5V之间摆动,霍尔是好的。

      第六眼:接仪表线和找出转把线。

      拆开仪表会发现仪表有2根线,一根接在防盗接口上一根在控制器的仪表线上。拆下转把会发现转把就3根线,对着颜色就可以找到了,或者用万用表测量。

      第七眼:接刹车断电线。

      拆下刹把会发现刹把有2根线刹把就是一个常开开关,把这2根线直接接在控制器刹车断电上就可以了。

      通过以上这几眼的阅读,是不是更加了解电动车控制器的接线图了呢?虽然是以雅迪电动车为例,但是爱玛电动车、绿源电动车、金彭电动车、台铃电动车、立马电动车、欧派电动车都是可以这么解读的哦。

    回复

    使用道具 举报

    发表于 2015-11-19 21:42:13 | 显示全部楼层
    好文收藏。
    回复

    使用道具 举报

     楼主| 发表于 2015-11-19 22:34:35 | 显示全部楼层
    图勉强还是能看得清楚,,,
    回复 支持 反对

    使用道具 举报

    发表于 2015-11-20 07:38:08 | 显示全部楼层
    通俗易懂。
    回复

    使用道具 举报

    发表于 2015-11-24 21:35:14 | 显示全部楼层
    文化人就是不一样;P
    回复 支持 反对

    使用道具 举报

    发表于 2016-12-8 23:10:10 | 显示全部楼层
    好贴,说的比较明白
    回复 支持 反对

    使用道具 举报

    发表于 2016-12-9 11:01:57 | 显示全部楼层
    路过学习
    回复

    使用道具 举报

    发表于 2016-12-9 11:18:32 指尖摩托手机 | 显示全部楼层
    谢谢,分享
    回复

    使用道具 举报

    发表于 2018-1-21 23:59:00 | 显示全部楼层
    图看不淸
    回复

    使用道具 举报

    发表于 2018-10-23 13:48:19 指尖摩托手机 | 显示全部楼层
    路过学习
