高压探头改装

发表于 2016-5-29 22:02:34

这几天可把俺整糊涂了，矛盾了很久。终于，，，，，，

发表于 2016-5-30 08:36:13

大唐车业发表于 2016-5-29 22:02
这几天可把俺整糊涂了，矛盾了很久。终于，，，，，，

上波形图来看看。

发表于 2016-5-30 08:42:38

叶落-知秋发表于 2016-5-30 08:36
上波形图来看看。

电阻的焊法跟着楼主走的，也错了。等买个100k电阻再改过来。

发表于 2016-5-30 09:17:09

发表于 2016-5-30 09:31:54

专修电喷摩托车发表于 2016-5-30 09:17

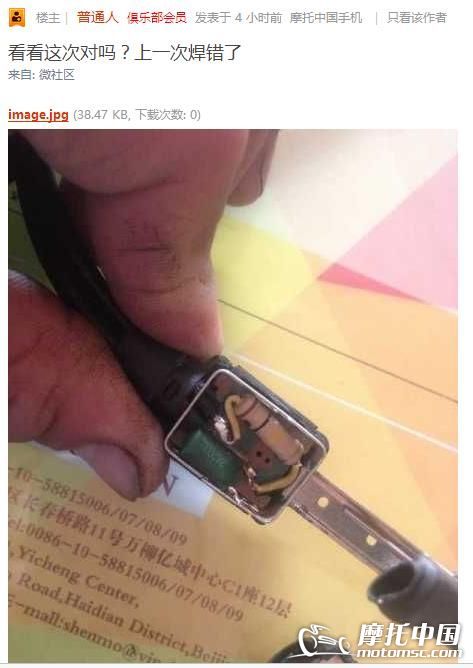

这次对了吧

耦合选直流.探头基本到位了

发表于 2016-5-30 10:09:07

专修电喷摩托车发表于 2016-5-30 09:17
这次对了吧

幅值调到200mv档，这样可以看到后段振荡的大小，这是判断高压包的关键点。

发表于 2016-5-30 10:14:56

瞎折腾，误导自己误导别人，很简单的东西，不好意思

谢谢老师指导
来自: 微社区

发表于 2016-7-1 19:12:44

叶落-知秋发表于 2016-5-17 09:08

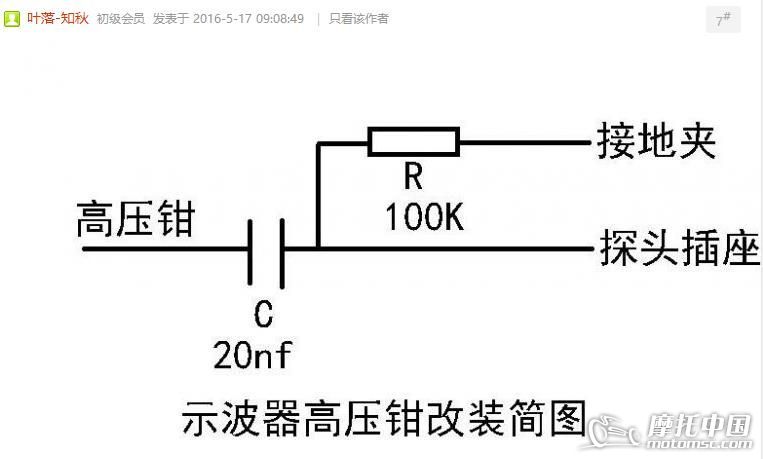

有兴趣自己动手的，可以参考这张接线简图去操作，就两个零件，在电动车充电器里面可以找到。

程工，我就是按这个线路图改的，咋就是不显示波型呢？电容还有正负之分吗？我是用两个103j并联改的测的数值为19.7nf，电阻为99.7k

发表于 2016-7-3 02:06:02

学习了

发表于 2016-7-4 14:27:17
