峰田CG125怠速正常,加速熄火,看看示波器能不能找到故障?

[复制链接]
5022 37

马上注册,享受最优阅读体验,结识国内顶尖技术高手!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
   我是一个普通的维修工,最近从《摩托中国》论坛学习到运用示波器修车的一点皮毛,算是现学现用,反正车主不干时间,就当练习吧,当然这样的故障对于高手来说是很简单的事。有兴趣的就往下看,高手略过。

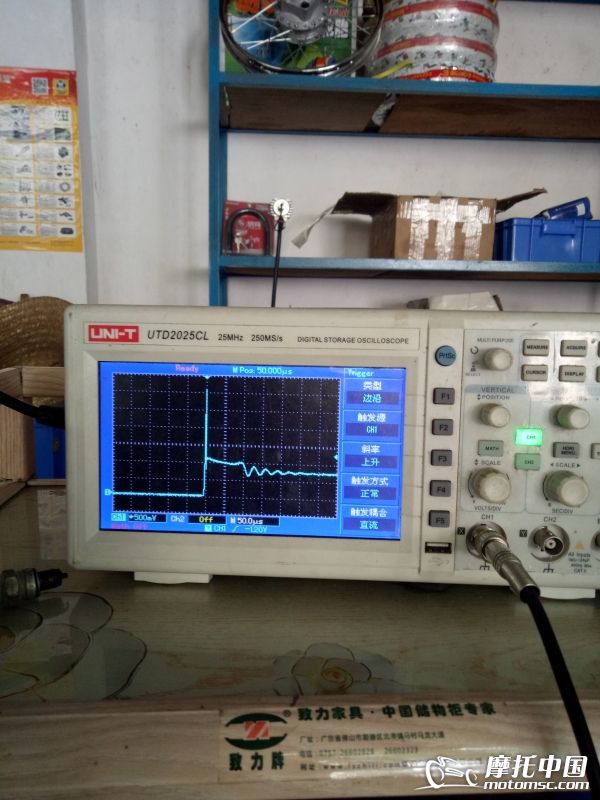

   这是一台男式CG125,故障表现:怠速正常,加速熄火。首先用示波器测次级高压波形,怠速次级高压波形如图1:

加速至熄火的次级高压波形如图2

请看视频:

从上面的次级高压波形看,怠速基本正常,加速没有看到断火现象,可以排除点火系统故障,最后熄火那个波形明显看到击穿电压15000伏,燃烧电压5000伏,超出正常值(正常击穿电压值8000-12000V),说明混合气过稀,由此推断加速貧油引起的,故障可能在化油器。

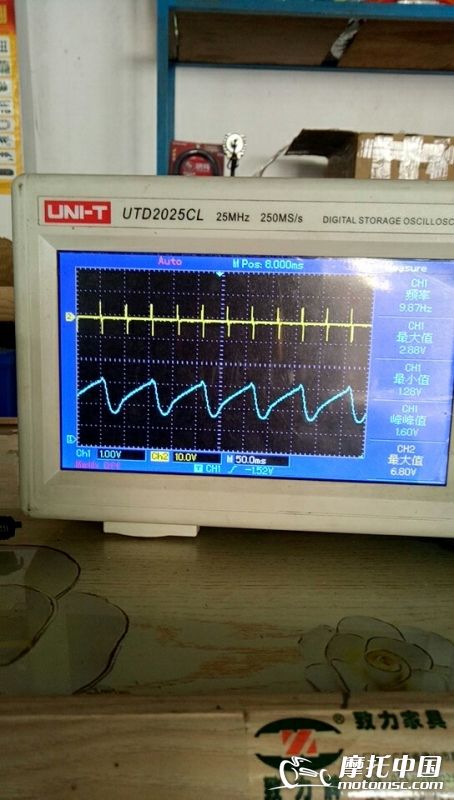

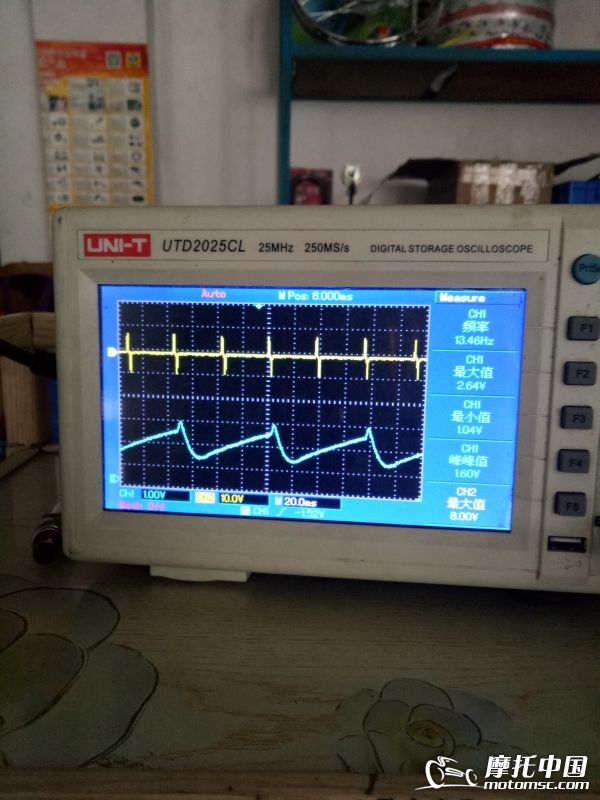

再测进气负压波形,怠速波形如图3

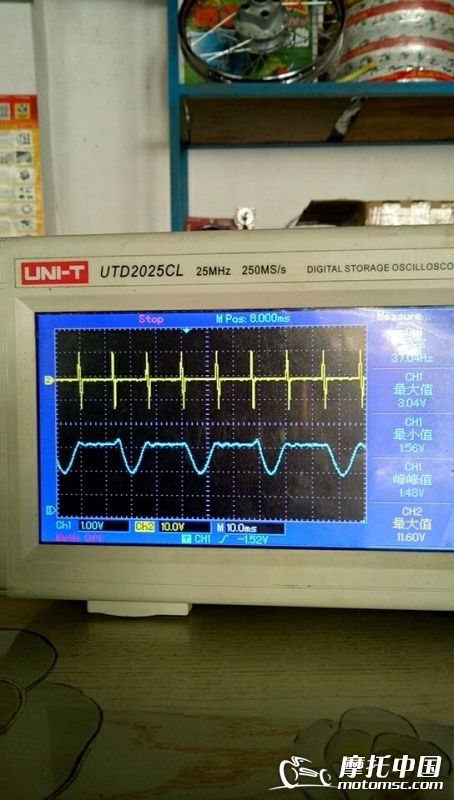

加速波形如图4

请看进气负压波形视频:

先看怠速波形,可以看到进气门延迟关闭,说明进气门调节螺丝过紧,但不会影响加速熄火,其他基本正常,再看加速波形,随着加速节气门打开越大,混合气越稀,进气道负压越小,直至负压波形成一条直线,发动机熄火,再次证明加速貧油,所以故障应该在化油器。

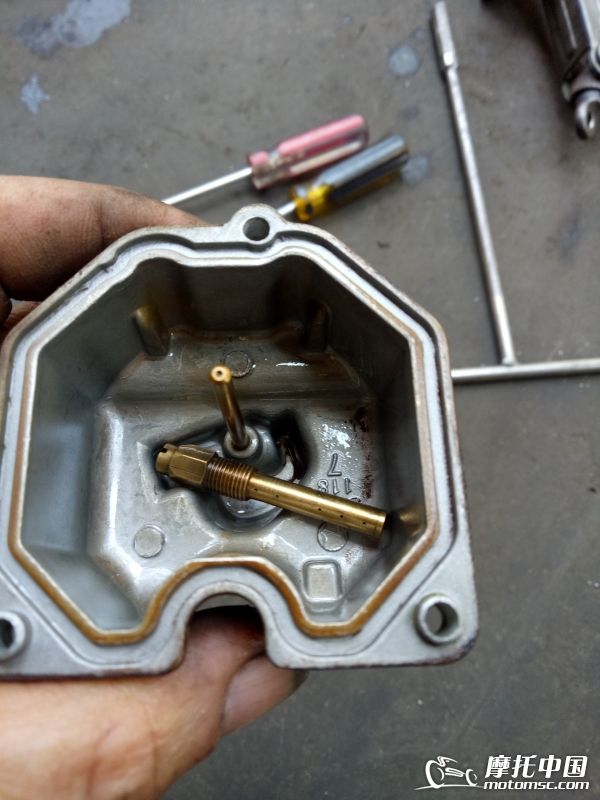

把化油器卸下来拆解,原来主喷嘴已经脱落,导致加速貧油熄火,如图5:
洗干净重新装好,再调节好进气门,试车一切正常,故障排除。测得正常波形如下:

正常次级高压波形视频:

正常进气负压波形视频:








举报 使用道具

回复

37 个评论

付亮  中级会员  发表于 2017-10-8 08:39:50  | 显示全部楼层
好帖

举报 使用道具

回复
轻骑摩托4126  中级会员  发表于 2017-10-8 09:33:06  | 显示全部楼层
谢谢楼主分享,学习了

举报 使用道具

回复 支持 反对
铃木FR50  中级会员  发表于 2017-10-8 09:35:59  | 显示全部楼层
谢谢分享!

举报 使用道具

回复
付亮  中级会员  发表于 2017-10-8 12:32:16  | 显示全部楼层
主喷油管掉,化油器加油可以感觉到

举报 使用道具

回复 支持 反对
 楼主| 木石雅玩  版主  发表于 2017-10-8 13:11:35  | 显示全部楼层
付亮 发表于 2017-10-8 12:32
主喷油管掉,化油器加油可以感觉到

这个凭经验可以感觉到,我是用示波器来做练习的,顺便分享一我的学习过程。

举报 使用道具

回复 支持 反对
普通人  高级会员  发表于 2017-10-8 14:01:45  指尖摩托手机  | 显示全部楼层
不错学习了
来自: 微社区

举报 使用道具

回复 支持 反对
开拓者4256  游客  发表于 2017-10-8 21:02:07  | 显示全部楼层
路过学习

举报 使用道具

回复
松生空谷  中级会员  发表于 2017-10-8 21:37:08  | 显示全部楼层
折腾才有收获!

举报 使用道具

回复 支持 反对
想不起_DOQ4s  初级会员  发表于 2017-10-9 00:24:38  | 显示全部楼层
感谢楼主分享

举报 使用道具

回复 支持 反对
