假期的一天,工友自用的一台WH100的车开着开着车头有糊焦味,自行拆开不知何物发来图片请求帮助


经图片分析初步诊断为整流器,可工友一口否定,整流器他认识,曾经还换过,现在车子除那东西烧了,灯光,及启动一切正常。我说:能开就先开吧,第二天等我上班再看看,第二天下午工友在店门口自行拆开面板,让我看看

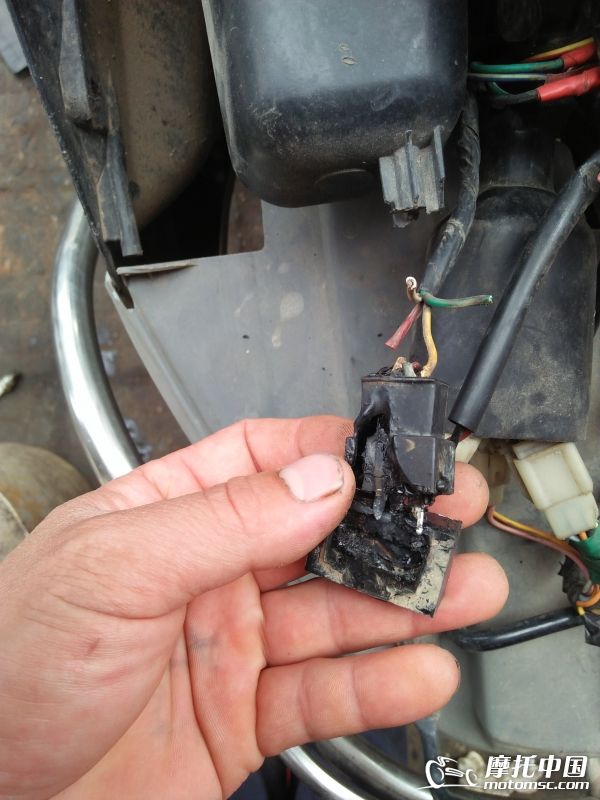

这个插头为四线制,虽然烧糊,但依然还看得清,针角颜色为红,绿,黄,白,初步诊断还是像整流器,目光随工友的手指的方向看去扫了一下整流器,确实还在.难道是集成的限流电阻?目光往上再扫一遍,不对,电阻也还在

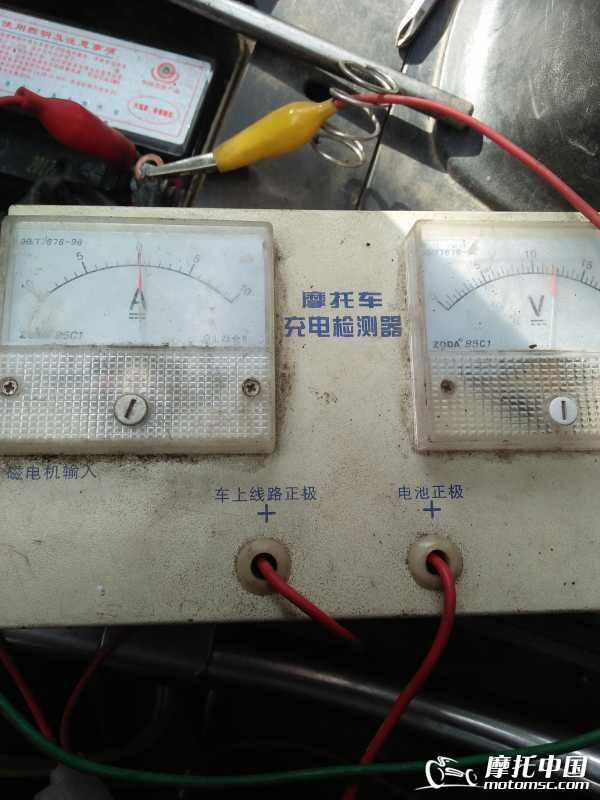

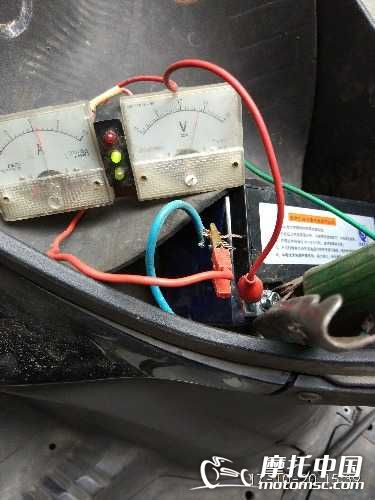

再对充电进行检查,发现电流为零,大灯确实也亮
这种车是交流照明,假设整流器坏了,大灯应不亮才对,但不排除车主改成直流供电,关闭电门锁不启动车辆验证了我的想法

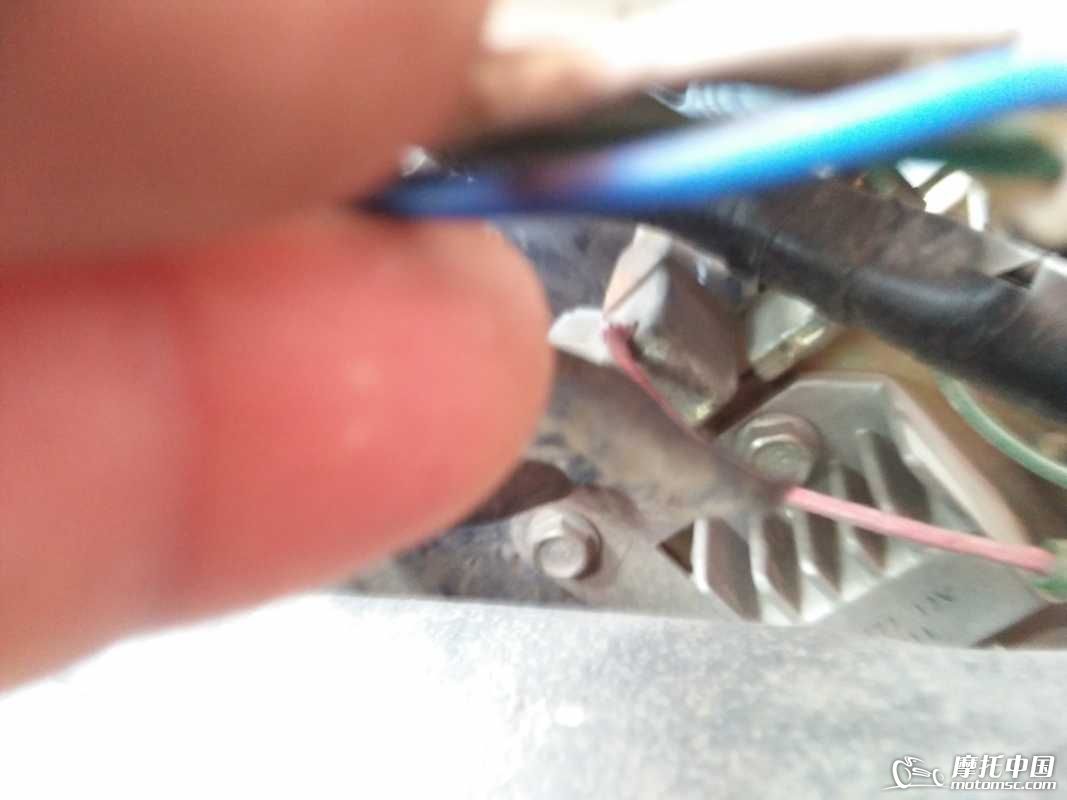

.方向应还是整流器,但眼睛明明看到整流器,大脑开始打架,再次拿起焦状物

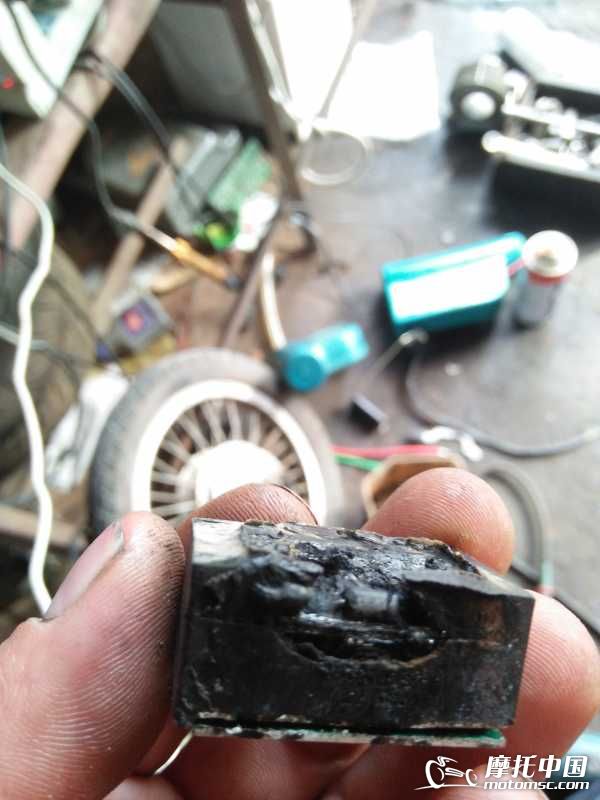

仔细观查,分解胶状物,稳压二极管暴露在眼前

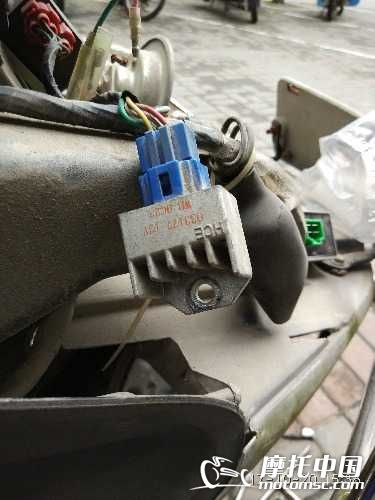

典形的整流电路,分咐工友拆整流器,工友飘了我一眼半信半疑的去拆整流器,拆下整流器,看见此物
眼神眯着带笑的说,哈哈,真的是整流器喔

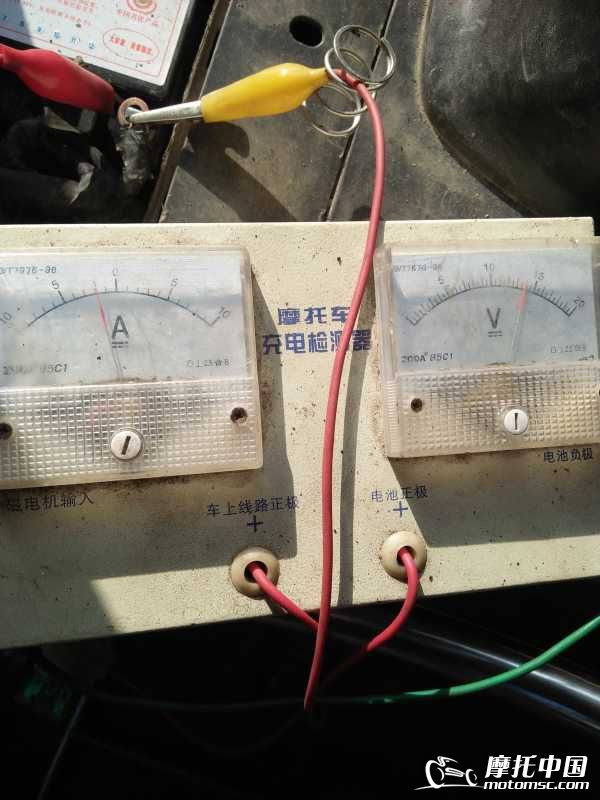

少来,该干嘛干嘛去。复装完成测试充电电流0K
